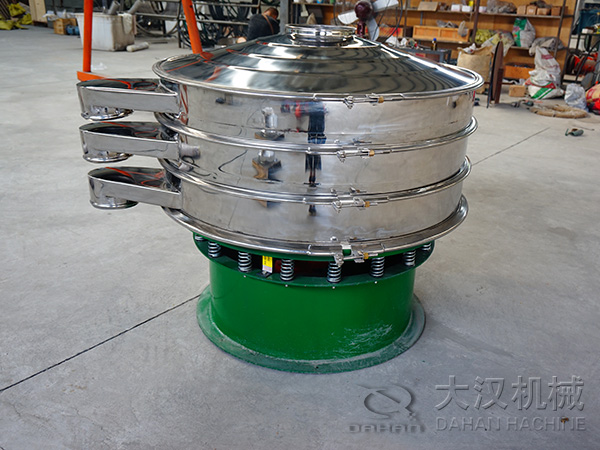

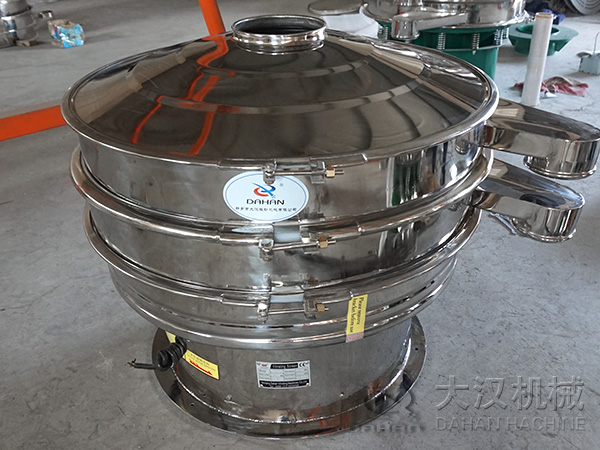

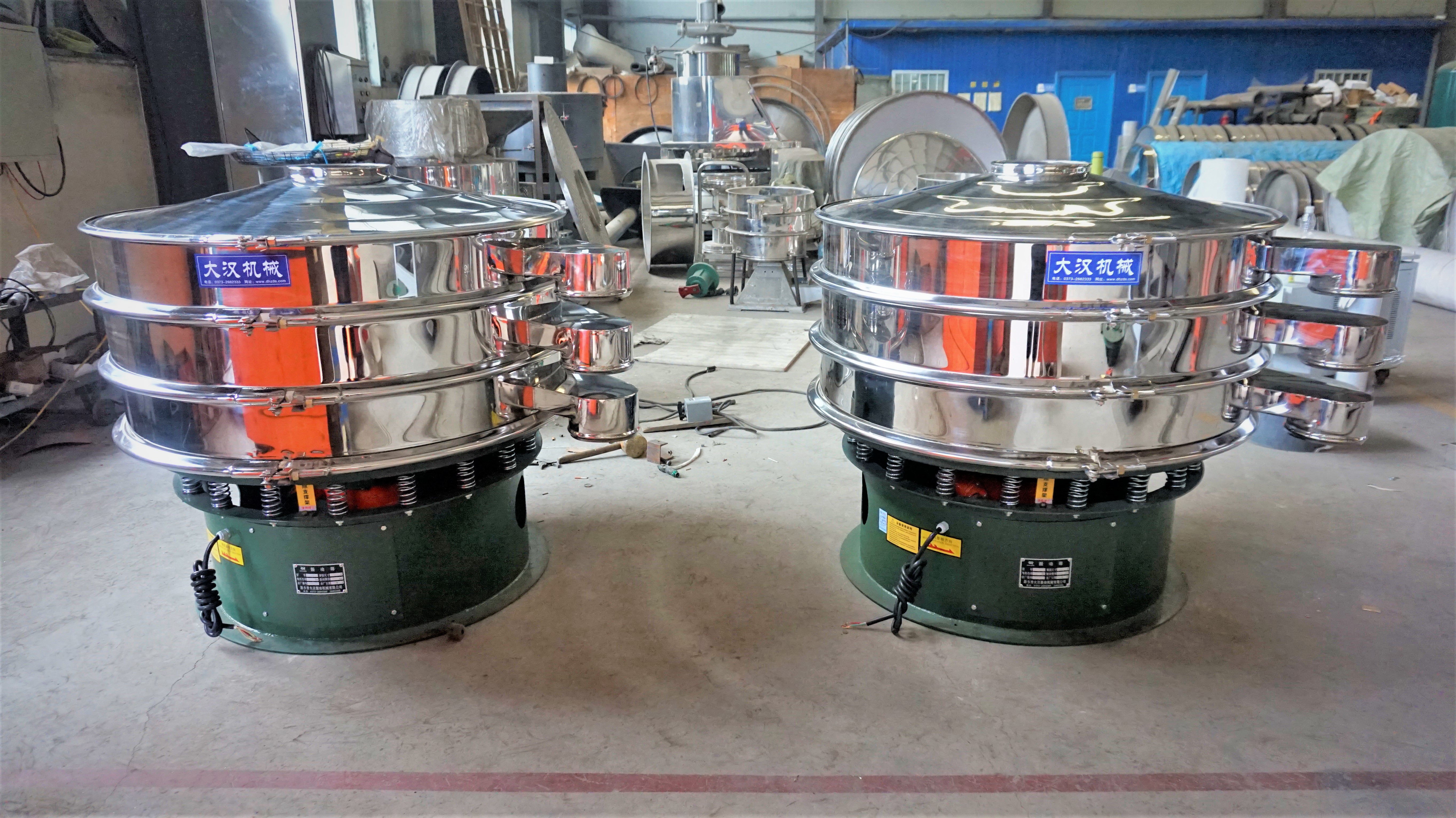

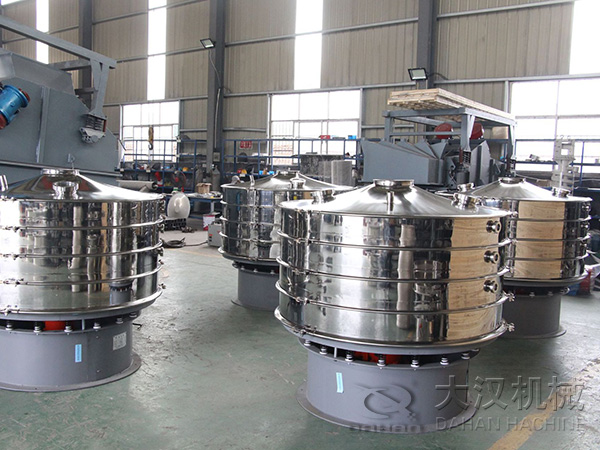

三次元振动筛(旋振筛)

三次元振动筛(旋振筛)

简述:三次元振动筛是一款高精度细粉筛分机械,外观为圆形,所以也叫旋振筛。其噪音低、效率高,快速换网仅需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。

筛网面积:0.24-3.01(m)

筛网规格:2-500(目)

进料粒度:<Φ10-<Φ20(mm)

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

三次元振动筛是一款高精度细粉筛分机械,外观为圆形,所以也叫旋振筛。其噪音低、效率高,快速换网仅需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。

该系列旋振筛根据不同的应用分为普通型旋振筛,闸门型旋振筛,加缘型旋振筛等。

普通型旋振筛主要针对通用粉体、小颗粒物料的筛分作业。

闸门型旋振筛(淀粉专用筛、粉末冶金专用筛)是在实际应用中衍生的一种产品,多用于微细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。

加缘型旋振筛(泥浆专用旋振筛)是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

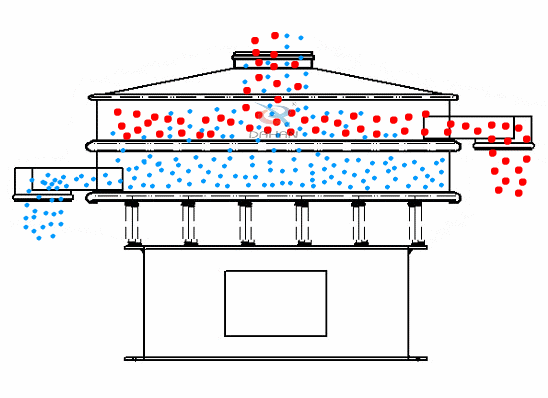

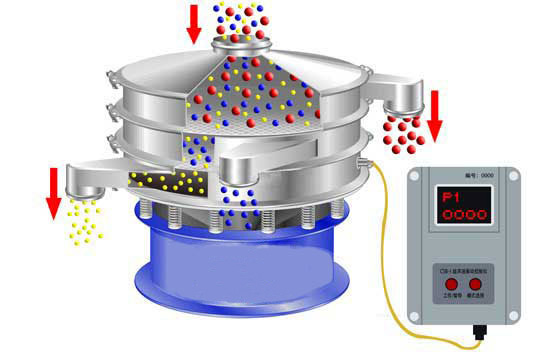

DH系列三次元振动筛由直立式电机作激振源,当设备启动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,因而带动筛面作周期性振动,进而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。







型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

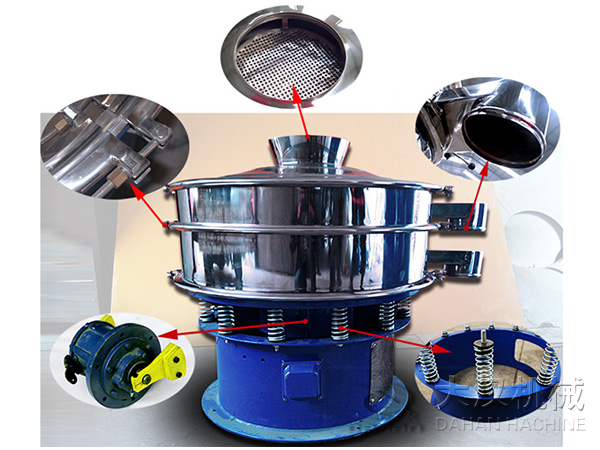

1、换网容易、操作简单、清洗方便;

2、配备有专业清网装置,在筛分物料的过程中基本不会产生堵网现象,提高了筛机的筛分产量和筛分效率。可筛至500目或0、028mm;

3、杂质、粗料自动排出,可以连续作业;

4、独特网架设计,筛网使用时间长久,换网快只需3-5分钟;

5、体积小,不占空间移动方便;

6、筛机高可以达到五层,建议使用三层;

7、筛机设计精巧容易装配,一人即可操作使用;

8、网架结构(子母网分离式)我公司设计制造的三次元振动筛其母网完全支撑细网,细网可获得较长寿命而降低细网耗材使用,由于长时间之生产过程可降低诸多成本,可快速更换细网(仅需3-5分钟)。
