无轴螺旋输送机

无轴螺旋输送机

输送量QΦ=0.33:1.4-458(m3/h)

功率Pd 1=10m:0.9-73(KW)

转速:17-120(r/min)

简述:无轴螺旋输送机是我公司技术部门在设计生产各类螺旋输送机的丰富经验基础上,参照国家同类产品,联合有关科研部门而设计开发的一种新型输送机产品。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

无轴螺旋输送机产品概述

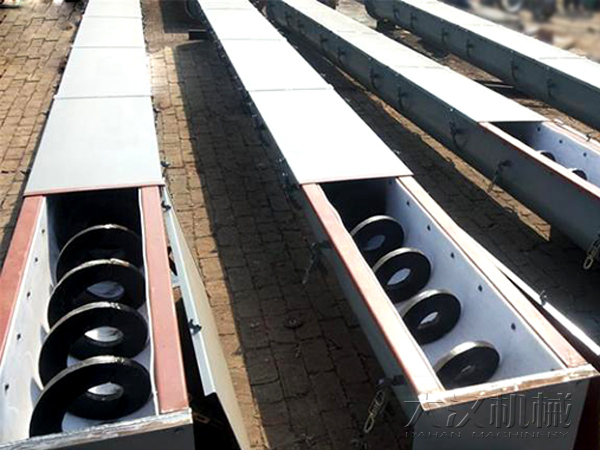

WLS型无轴螺旋输送机是我公司技术部门在设计生产各类螺旋输送机的丰富经验基础上,参照国家同类产品,联合有关科研部门而设计开发的一种新型输送机产品。 WLS型无轴螺旋输送机由驱动装置、无轴螺旋体、U型槽、内衬板、盖板、进料斗、排料口等组成,该机主要用于,造纸,化工,食品,医药,饮料等行业输送站附性较强的物料,糊状粘稠物料(如化工原料,废纸浆,麦芽,污泥等)以及易缠绕物料(如生活垃圾),具有独特优势。所以无轴螺旋输送机又称防缠绕输送机,垃圾处理输送机。

无轴螺旋输送机性能优势

WLS型无轴螺旋输送机与传统有轴螺旋输送机相比,因为采用了无中心轴设计,使用具有一定柔性的整体钢制螺旋推送物料,所以具有以下突出优点:



1、 抗缠绕性强

因为无中心轴干扰,对于输送带状、粘稠物料、易缠绕物料有特殊的优越性,如用于污水处理厂输送中细格栅,其栅条净距50mm的除污机栅渣和压滤机泥饼等物料,或者垃圾处理场所处理运输垃圾,能防止阻塞引起的事故;

2、 无粉尘污染

无轴螺旋输送机采用全封闭输送和易清洗的螺旋表面,可保证环境卫生和所送物料不受污染、不泄漏;



3、扭距大、能耗低

由于螺旋无轴,物料不易堵塞,排料口不堵塞,因而可以较低速度运转,平稳传动,降低能耗。扭距可4000N/m;

4、输送量大

无轴螺旋输送机输送量是相同直径传统有轴螺旋输送机的1.5倍;

5、 输送距离长

单机输送长度可达60米。并可根据用户需要,采用多级串联式安装,超长距离输送物料;

6、 能机动工作

我公司开发生产的移动型无轴螺旋输送机,能机动工作,一机多用。既可下方出料,又可端头出料。采用特制衬板,该机可在高温下工作。结构紧凑,节省空间,外型美观,操作简便,经济耐用。

无轴螺旋输送机工作原理

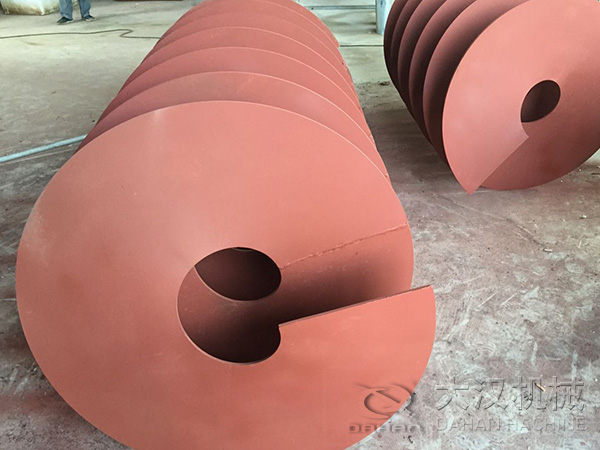

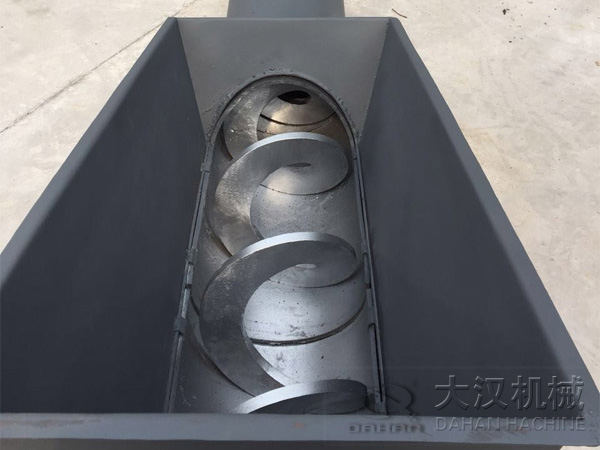

无轴螺旋输送机又叫螺旋给料机。无轴螺旋输送机在输送原理上与一般螺旋输送机基本相同:即如同一根旋转的螺旋轴,带动一个螺母沿其轴向移动一样,无轴螺旋输送机螺旋体相当于螺旋轴,物料相当于螺旋输送机螺母,当螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与机壳内壁底部衬板接触(滑动)。

无轴螺旋输送机厂家地址:新乡市延津县森林公园大门西1000米路北

无轴螺旋输送机价格咨询热线:0373-2682345

无轴螺旋输送机技术参数

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
型号 材质 功率 适用
WQS18-65 Q235A 2.2KW 500目以下筛分
SUW304
WQS30-100 Q235A 4KW 500目以下筛分
SUW304
WQS50-130 Q235A 5.5KW 300目以下筛分
