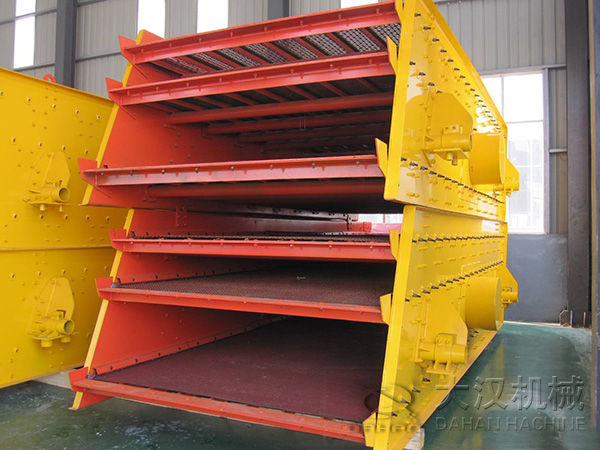

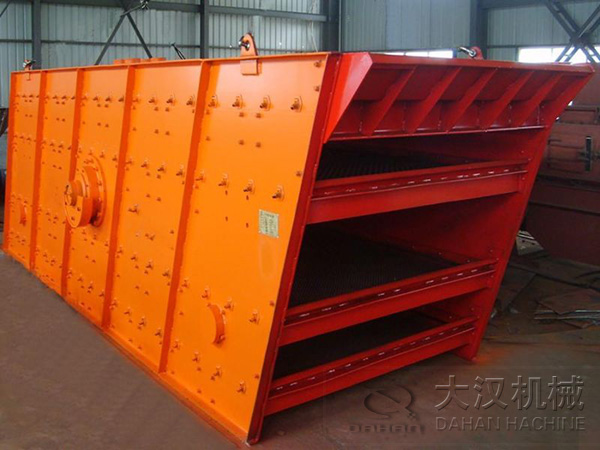

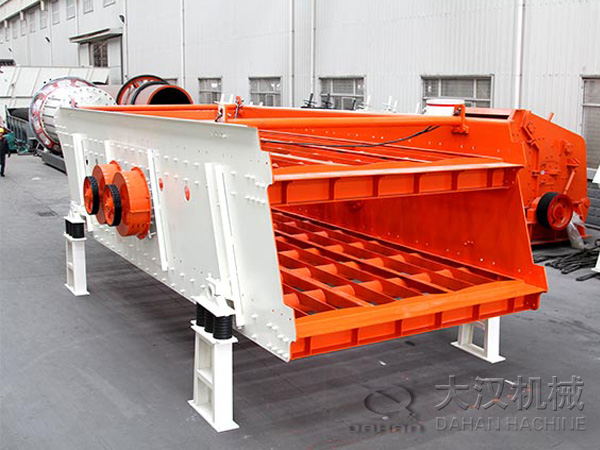

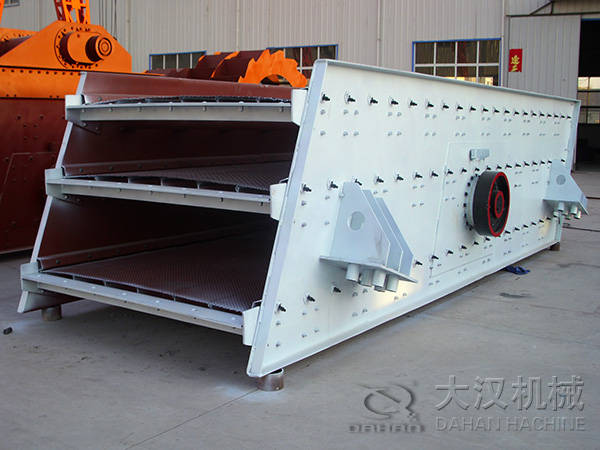

YA/YK圆振动筛

YA/YK圆振动筛

处理量:220-600((t/h))

给料粒度:≤200-≤400(mm)

电动机功率:7.5-37(kw)

简述:YA/YK系列圆振动筛是一种做圆形运动、多层数、高效新型的振动筛分设备,YK型偏心圆振动筛是YA型轴偏心圆振动筛的更新换代产品。圆振动筛在结构上采用筒体式偏心轴激振器及偏心块调节振幅

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

YA/YK圆振动筛产品概述

YA/YK系列圆振动筛是一种做圆形运动、多层数、高效新型的振动筛分设备,YK型偏心圆振动筛是YA型轴偏心圆振动筛的更新换代产品。圆振动筛在结构上采用筒体式偏心轴激振器及偏心块调节振幅,结构先进、激振力强,筛分效率更高。还具有结构可靠、筛分规格多、振动噪音小、坚固耐用、维修方便、使用安全等特点。适宜采石场筛分砂石料,也可用于煤炭、矿山、建材、电力、交通、能源、及化工等行业作产品分级用。

YA/YK圆振动筛性能优势

1、圆振动筛采用筒体式偏心轴激振器及偏心块调节振幅,设计先进,使用维修方便;

2、激振力强,筛分效率高,处理能力大;

3、筛网采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔;

4、筛机结构简单,质量可靠,维护方便;

5、设备使用寿命长,维修保养简单方便,耗能低,噪音小。

YA/YK圆振动筛工作原理

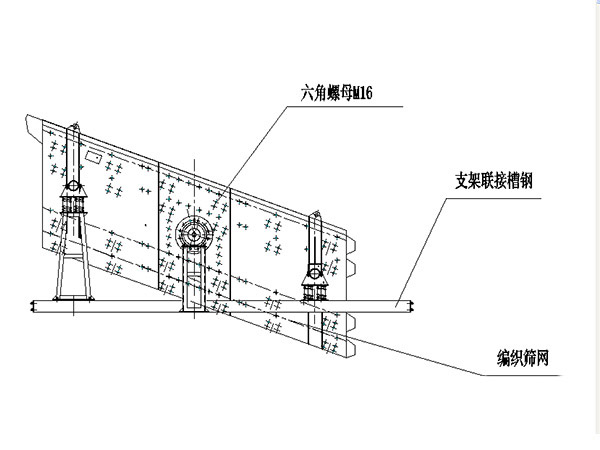

YA/YK系列圆振动筛主要由筛箱、筛网、激振器、传动装置、减振弹簧等零部件组成。工作时,电动机通过三角带驱动具有偏心质量的振动器,使振动器的偏心块快速旋转产生激振力,带动筛箱作连续振动。筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料在抛起时被分层,落下与筛面接触过程中使小于筛孔的颗粒透筛下落,从而实现颗料分级。电动机可安装在筛框的左侧,也可安装在筛框的右侧。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

YA/YK圆振动筛厂家地址:新乡市延津县森林公园大门西1000米路北

YA/YK圆振动筛价格咨询热线:0373-268 2345

YA/YK圆振动筛技术参数

型 号 筛面参数 给料粒度
(mm)
处理量
(t/h)
双振幅
(mm)
电动机 单点动负荷
(N)
动负荷
(N)
层数 面积(m²) 倾角(度) 孔径(mm) 型号 功率(kw)
YK1230 1 3.6 15-30 3-50 ≤200 220 6-10 Y160M-6 7.5 440 2200
2YK1230 2 3.6 15-30 3-50 ≤200 220 6-10 Y160L-6 11 732 3660
YK1530 1 4.5 15-30 3-50 ≤200 250 6-10 Y160L-6 11 720 3600
2YK1530 2 4.5 15-30 3-50 ≤200 250 6-10 Y200L1-6 18 1154 5770
YK1545 1 6.75 15-30 3-50 ≤200 300 6-10 Y180L-6 18 845 4225
2YK1545 2 6.75 15-30 3-50 ≤200 300 6-10 Y200L1-6 22 1360 6800
YK1845 1 8.1 15-30 3-50 ≤200 350 6-10 Y180L-6 18 936 4680
2YK1845 2 8.1 15-30 3-50 ≤200 350 10-15 Y200L-6 22 1570 7850
YK2045 1 9 15-30 6-100 ≤200 450 10-15 Y200L-6 18 987 4935
2YK2045 2 9 15-30 6-100 ≤400 450 10-15 Y250L-6 22 1593 7965
YK2060 1 12 15-30 6-100 ≤400 550 10-15 Y200L-6 18 1339 6695
2YK2060 2 12 15-30 6-100 ≤400 550 10-15 Y250L-6 30 2149 7590
YK2460 1 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 22 1518 9545
2YK2460 2 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 37 2107 10535
型 号 给料粒度
(mm)
处理量
(t/h)
电动机
型号 功率(kw)
YK1230 ≤200 220 Y160M-6 7.5
2YK1230 ≤200 220 Y160L-6 11
YK1530 ≤200 250 Y160L-6 11
2YK1530 ≤200 250 Y200L1-6 18
YK1545 ≤200 300 Y180L-6 18
2YK1545 ≤200 300 Y200L1-6 22
YK1845 ≤200 350 Y180L-6 18
2YK1845 ≤200 350 Y200L-6 22
YK2045 ≤200 450 Y200L-6 18
2YK2045 ≤400 450 Y250L-6 22
YK2060 ≤400 550 Y200L-6 18
2YK2060 ≤400 550 Y250L-6 30
YK2460 ≤400 600 Y250L-6 22
2YK2460 ≤400 600 Y250L-6 37
