U型螺旋输送机

U型螺旋输送机

简述:U型螺旋输送机可短距离/小倾角输送粉粒块状物料,可中间加料、两边出料/两边加料、中间出料,适合粉尘较大物料和对环境有要求的场合输送。

输送量:134立方/时

输送长度:10-20米

转速:45-60(min)

物料:淀粉,泥浆,木屑,鸡粪,橡胶颗粒,污泥,泥沙,草料等

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

U型螺旋输送机产品概述

U型螺旋输送机也叫U型螺旋上料机,小范围或小倾角(15°)输送粉状、颗粒状及小块物料,可中间加料、两边出料/两边加料、中间出料,输送方向可逆向,也可同时向相反两个方向输送,U型螺旋输送机输送能力大、运输稳定、不易卡料、输送均匀,机盖可拆卸、密封性好,便于维护。

U型螺旋输送机视频

输送沙子

输送粘土

U型螺旋输送机特点

小范围输送:U型槽设计,适合水平或小倾角输送物料,倾角不易超过15°。

输送量大:单机输送长度可达40米,每小时输送量在458m³/h。

多点装卸料:可在输送线上任意点装载卸载,中间加料卸料,使用方便。

不堵料,不扬尘:出料口设有清扫装置,物料不堵塞,滑动轴承设有防尘密封装置,密封效果好。

U型螺旋输送机工作原理

物料从进料口加入,当转轴转动时,旋转的螺旋叶片将物料推移而进行输送,但由于物料本身的重力和料槽对物料的摩擦力的缘故,才不与螺旋叶片一起旋转,在由螺旋轴的拖动下,物料往出料口方向移动,将物料输送到料仓或料池中。

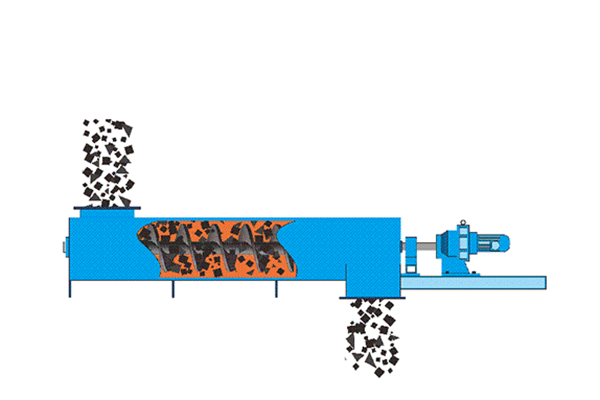

U型螺旋输送机工作原理图

U型螺旋输送机型号及参数

规 格 主要技术性能 驱动装置 驱动装置 重量(kg)
直径 长度(m) 产量(水泥) t/h 转速(min) 减速机 电动机
型号 速比 功率(kw)
U 200 -10 9 60 ZQ250 23.34 1.1 726
U 200 -20 9 60 ZQ250 23.34 1.5 1258
U 250 -10 15.6 60 ZQ250 23.34 2.2 960
U 250 -20 15.6 60 ZQ250 23.34 3 1750
U 300 -10 21.2 60 ZQ350 23.34 3 1373
U 300 -20 21.2 60 ZQ350 23.34 4 2346
U 400 -10 51 60 ZQ400 23.34 5.5 1911
U 400 -20 51 60 ZQ500 23.34 11 2049
U 500 -10 87.5 60 ZQ400 23.34 7.5 2381
U 500 -20 87.5 60 ZQ650 23.34 18.5 5389
U 600 -10 134.2 45 ZQ750 23.34 22 3880
U 600 -10 134.2 45 ZQ850 23.34 55 7090

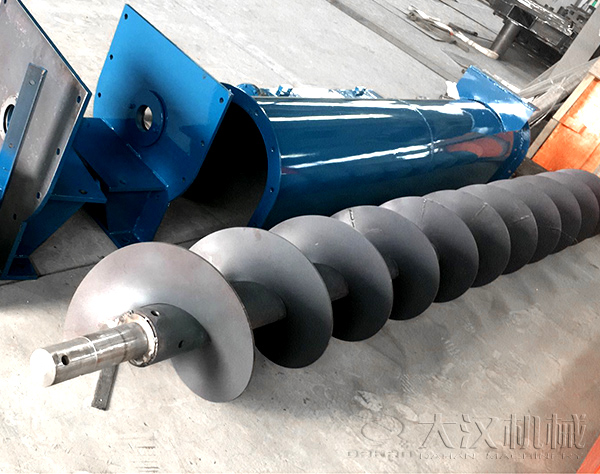

U型螺旋输送机结构

U型螺旋输送机由驱动装置(减速机和电机)、头部装配、机壳、螺旋体、槽体衬板、进料口、出料口、机盖、底座等组成。

产品结构
