LS螺旋输送机俗称蛟龙输送机,是按照JB/T7679-95《螺旋输送机》标准设计制造,是GX型螺旋输送机的换代产品。从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承,没有防尘密封装置,吊轴和螺旋轴采用滑块连接,拆卸螺旋时,不用移动驱动装置,拆卸吊轴承时不用移动螺旋,不拆卸盖板可以润滑吊轴承。是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。
1、高效率输送

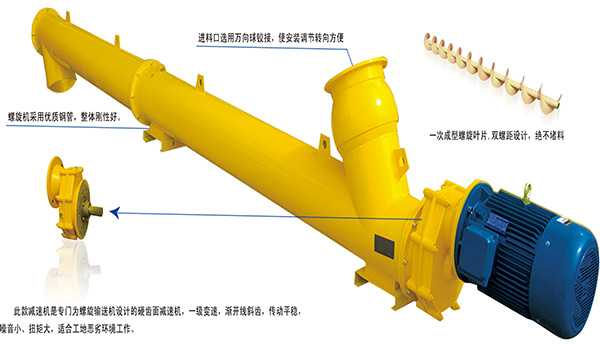

LS型螺旋输送机采用了新型的悬挂式中间吊轴承架,增大了物料运送空间,减少了物流阻力,加上小直径、高转速、变螺距等设计,确保顺畅、快速、均匀送料;
2、随意性布置

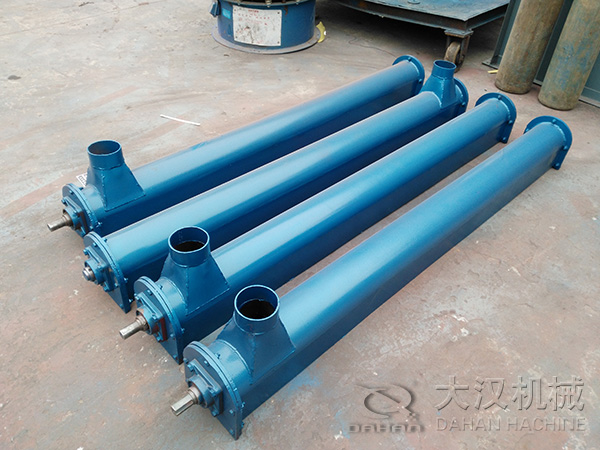

螺旋输送机外壳采用优质无缝钢管,通过法兰将各段连接为整体,无论是水平还是大倾角均可连续输送。可直接与配套设备连接固定,无需地基基础,充分利用空间,移动、拆装十分方便;
3、多元化联接
进、出料口可采用法兰连接、布装连接、布装吊杆连接、万向接口连接等多种形式;
4、可靠的密封
LS型管式螺旋输送机的外壳管的连接处设置了防渗水装置,工艺孔也经过精心改良,避免由于雨水渗入引起管内水泥结块而造成堵料、闷机事故的发生;
5、毋需添加油
由于采用了新颖的中间轴承材料,既能减摩、耐磨又能自润滑,即使长期使用也毋需加添润滑油脂,可避免油脂与水泥混合对轴套、轴所产生的副作用。
LS型螺旋输送机是利用旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。
LS螺旋输送机厂家地址:延津县森林公园大门西1000米路北
LS型螺旋输送机价格咨询热线:0373-2682345
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
LS型 | GX型) | 输送量QΦ=0.33(m3/h) | 功率Pd 1=10m(KW)) | 功率Pd 1=30m(KW) | 转速(r/min) | 输送量QΦ=0.33(m3/h) |
100 | 2.2 | 1.1 | 1.6 | 120 | 1.9 | |
160 | 7.6 | 1.5 | 2.8 | 90 | 5.7 | |
200 | 200 | 11 | 2.2 | 3.2 | 75 | 18 |
250 | 250 | 22 | 2.4 | 5.3 | 75 | 18 |
315 | 300 | 36.4 | 3.2 | 8.4 | 60 | 29.1 |
400 | 400 | 66.1 | 5.1 | 11 | 60 | 52.9 |
500 | 500 | 93.1 | 4.1 | 15.3 | 45 | 69.8 |
630 | 60 | 160 | 8.6 | 25.9 | ||
800 | 223 | 12 | 36 | 35 | 174 | |
1000 | 304 | 16 | 48 | 30 | 261 | |
1250 | 458 | 24.4 | 73.3 | 20 | 305 |
