绞龙螺旋输送机

绞龙螺旋输送机

螺旋直径:100mm-1250mm

产量:2.2—458(m³/h)

输送长度:4-45m

简述:绞龙输送机又称螺旋输送机,适用于水平或倾斜输送粉状、粒状和小块状物料,输送量可以达到458m³/h。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品介绍

绞龙螺旋输送机又叫螺旋输送机,绞龙螺旋输送机按照输送方式上可以分为:水平输送,垂直输送,以及倾斜输送三种,还可按照外形分为管式和U型螺旋输送机,大汉绞龙螺旋输送机针对易于结块、缠绕的物料可以有无轴设计。

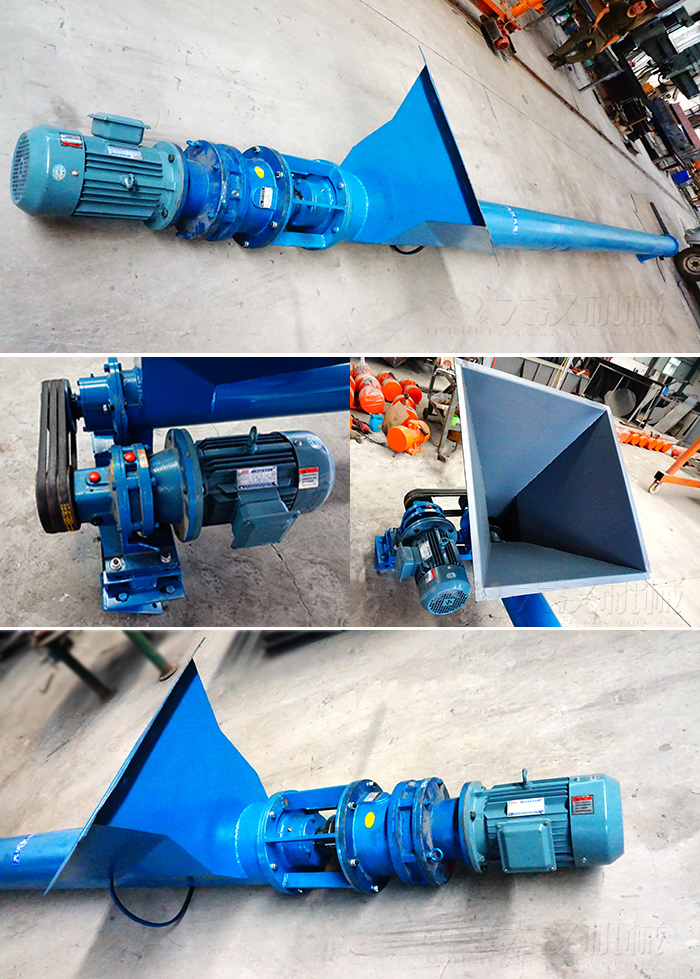

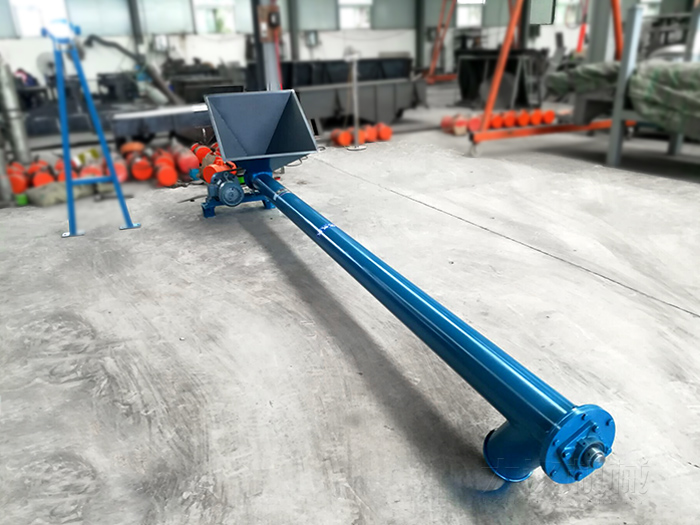

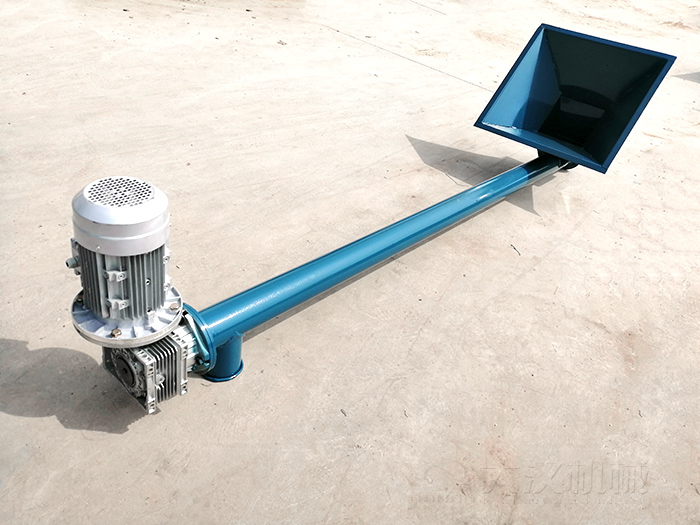

细节展示

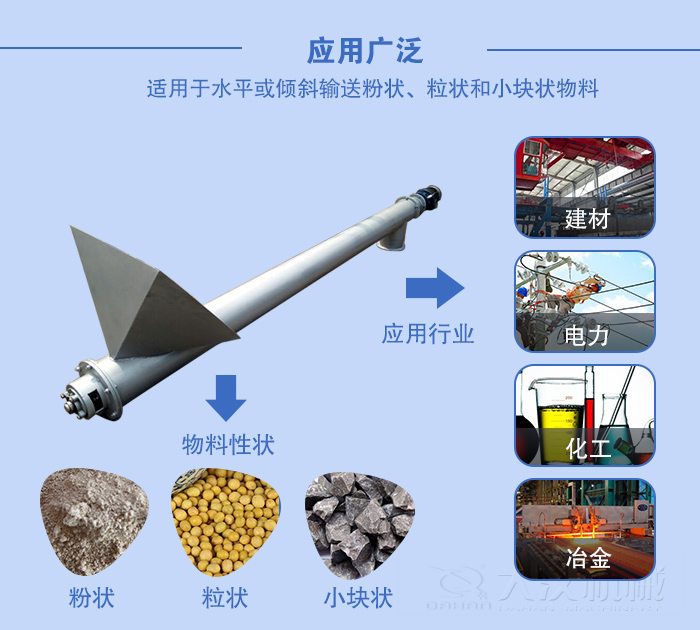

适用行业

绞龙输送机广泛应用于各行业,如建材、化工、电力、冶金、煤矿炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤矿、灰、渣、水泥、粮食等,物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。在混凝土搅拌站中,螺旋输送机的作用得到了大的体现。

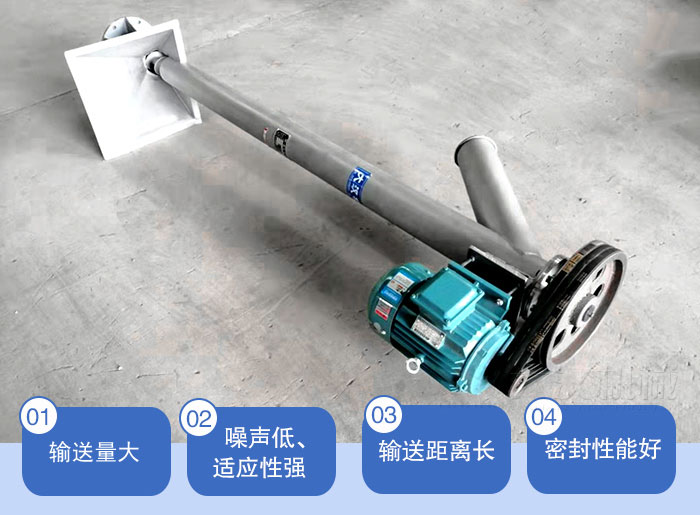

主要特点

1、小直径、高转速、变螺距等设计,可以确保物料能够更加顺畅、快速、均匀地送料,输送量大;

2、出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活;

3、输送距离根据机形不同而不同,一般从2米到70米;

4、密封性能好,整机噪声低、还可保证环境卫生和所送物料不受污染。

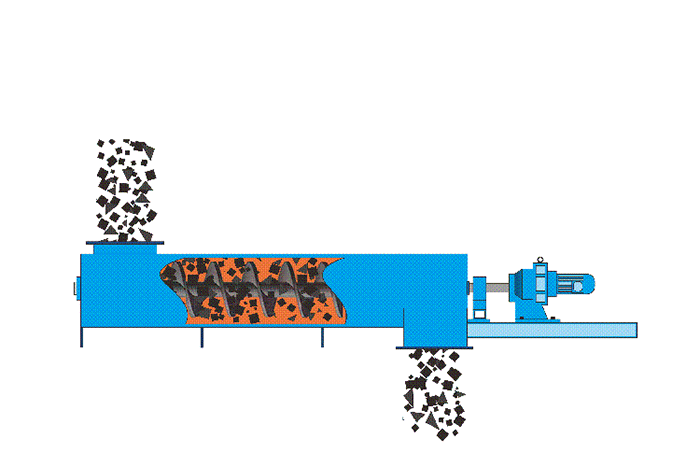

工作原理

绞龙螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

选购须知:

1 、螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式,安装、拆卸不需轴向移动,维修方便。芯轴长、吊挂少、故障点少。

2 、采用变径结构,增大吊轴承处容积,避免吊轴承与物料接触,吊轴承寿命可达两年以上。

3、:各传动部位均采用浮动连接方式,吊轴承为万向节结构,使螺旋体,吊轴承和尾部总成形成一个整体旋浮体,在一定范围内可随输送阻力自由旋转避让,不卡料,不堵料。

4 、头尾轴承座均在壳体外,所有轴承采用多层密封和配合密封技术,轴承使用寿命长。

技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
LS型 GX型) 输送量QΦ=0.33(m3/h) 功率Pd 1=10m(KW)) 功率Pd 1=30m(KW) 转速(r/min) 输送量QΦ=0.33(m3/h)
100   2.2 1.1 1.6 120 1.9
160   7.6 1.5 2.8 90 5.7
200 200 11 2.2 3.2 75 18
250 250 22 2.4 5.3 75 18
315 300 36.4 3.2 8.4 60 29.1
400 400 66.1 5.1 11 60 52.9
500 500 93.1 4.1 15.3 45 69.8
630   60 160 8.6 25.9
800   223 12 36 35 174
1000   304 16 48 30 261
1250   458 24.4 73.3 20 305
