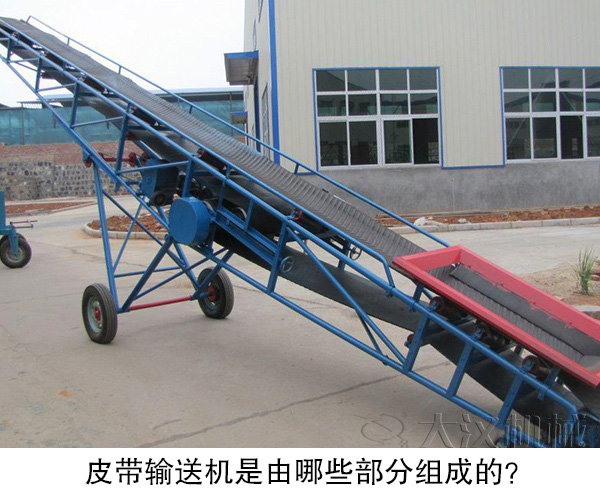

皮带输送机是由哪些部分组成的?

发布时间:2019-04-25 17:55:27作 者:田兰 来 源:大汉振动筛

皮带输送机是目前应用非常广泛的一款输送设备,几乎在各个行业的输送线中都可以见到各种形式的,在物料运输过程中,皮带输送机起着很大的作用,那么皮带输送机是有哪几部分组成的呢?下面以新乡大汉TD系列皮带输送机为例,为你展开介绍:

你了解皮带输送机的结构吗?

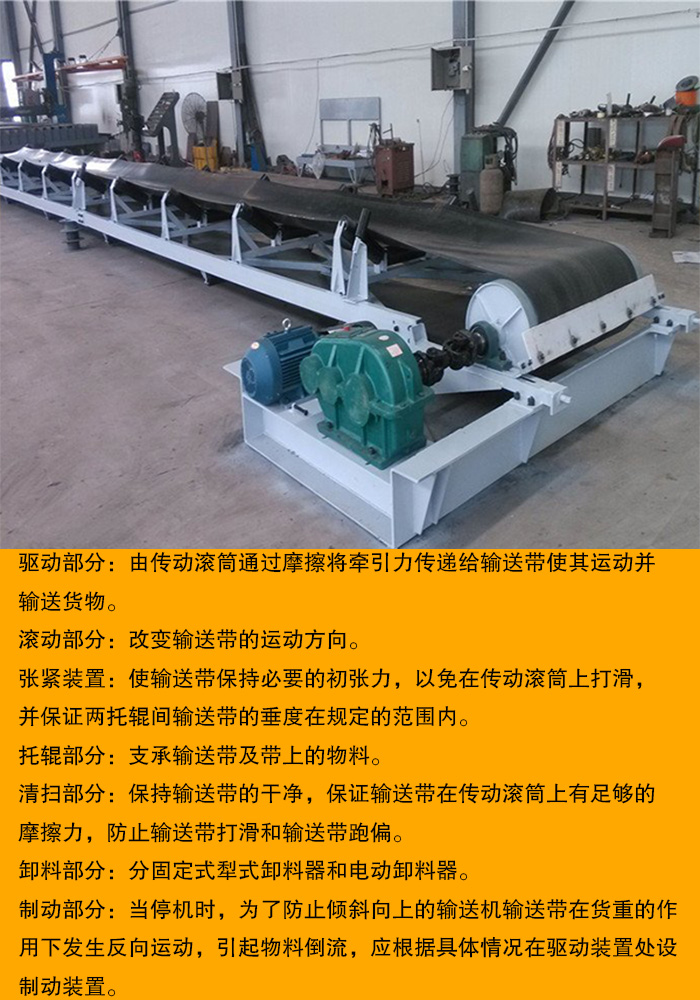

皮带输送机主要由驱动装置、滚动装置、张紧装置、托辊部分、清扫部分、卸料部分、制动部分等结构组成,那么这些部分又在皮带输送机中发挥怎样的作用呢?

驱动部分:是由装置在型钢焊成的底座上的电动机、高速联轴器、减速器、减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种。

作用:由传动滚筒通过摩擦将牵引力传递给输送带使其运动并输送货物。

滚动部分:分传动滚筒和改向滚筒两大类。

作用:改变输送带的运动方向。

张紧装置:张紧装置主要有螺旋式、小车重锤式和垂直重锤式等。

作用:使输送带保持必要的初张力,以免在传动滚筒上打滑,并保证两托辊间输送带的垂度在规定的范围内。

托辊部分:分槽形、平行、调心和缓冲托辊等。

作用:支承输送带及带上的物料,减小输送带的垂度,使其能稳定运行。

清扫部分:分弹簧清扫器和空段清扫器。

作用:保持输送带的干净,保证输送带在传动滚筒上有足够的摩擦力,防止输送带打滑和输送带跑偏,有效减少粘性、较大物料对输送带和托辊磨损,有效延长输送带、托辊的使用寿命。

卸料部分:分固定式犁式卸料器和电动卸料器。

制动部分:有带式逆止器和滚柱逆止器两种。带式逆止器结构简单、造价便宜,适用于倾角≤18°的上行输送机。滚柱逆止器可安装在减速器低速轴上。它的结构紧凑,制动平稳可靠并已系列化,可按减速器选配,使用较普遍,最大制动力矩可达48. 5kN.m。

作用:当停机时,为了防止倾斜向上的输送机输送带在货重的作用下发生反向运动,引起物料倒流,应根据具体情况在驱动装置处设制动装置。
