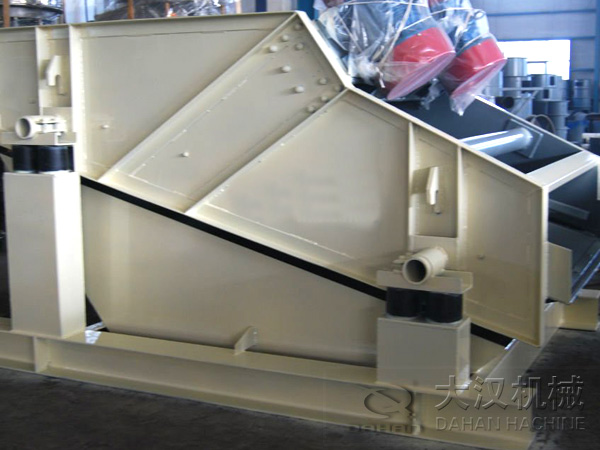

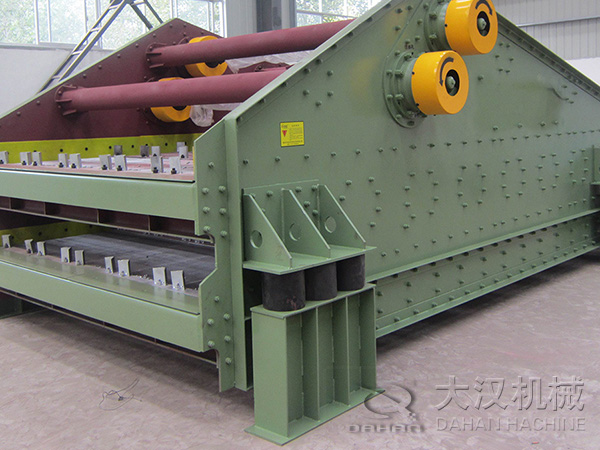

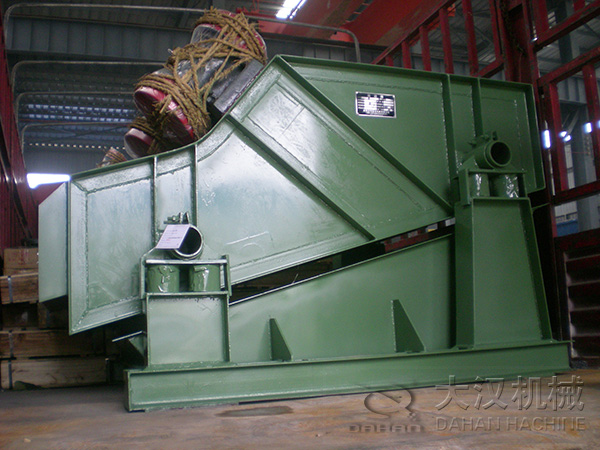

ZSG矿用重型振动筛

ZSG矿用重型振动筛

处理量:10-460(t/h)

筛孔尺寸:3-50(mm)

给料粒度:<150(mm)

简述:ZSG系列矿用重型振动筛是我公司自行研制的一种新型、高效的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途最为广泛,是高炉槽、焦化厂、选矿厂 常用的筛分机械。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

ZSG矿用重型振动筛产品概述

ZSG系列矿用重型振动筛是我公司自行研制的一种新型、高效的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途最为广泛,是高炉槽、焦化厂、选矿厂 常用的筛分机械。ZSG矿用振动筛体积小、重量轻,能耗低、便于安装及工艺布置,该机采用新型节能振动电机作或激振器作振动源,橡胶弹簧支撑并隔振,具有处理量大,筛分效率高等优点,筛网有较大的安装倾角,拼块组装筛板,更换方便,使用寿命长。

ZSG矿用重型振动筛性能优势



1、体积小,筛分能力大;

2、便于安装及工艺布置;

3、能耗少,可节约大量能源;

4、易损件量极少;

5、结构简单,造型美观;

6、筛网由小块拼装,更换简单方便。

ZSG矿用重型振动筛工作原理



ZSG系列矿用重型振动筛由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。ZSG系列高效重型筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

ZSG系列矿用重型振动筛采用振动电机做为激振源,调节振动电机激振力的大小,可以改变筛机的振幅。

ZSG矿用重型振动筛厂家地址:延津县森林公园大门西1000米路北

ZSG矿用重型振动筛价格咨询热线:0373-2682345

ZSG矿用重型振动筛技术参数

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5
型号 给料粒度 处理量 配用电机
mm t/h 型号 功率Kw
ZSGB-0615 <150 10-100 YZO-10-6 2*1.0
ZSGB-0918 15-160 YZO-20-6 2*2.0
ZSGB-1020 15-200 YZO-20-6 2*2.0
ZSGB-1224 25-300 YZO-30-6 2*2.5
ZSGB-1030 35-360 YZO-30-6 2*2.5
ZSGB-1230 40-400 YZO-50-6 2*3.7
ZSGB-1530 45-460 YZO-50-6 2*3.7
ZSG2B-0615 10-100 YZO-10-6 2*1.0
ZSG2B-0918 15-160 YZO-20-6 2*2.0
ZSG2B-1020 15-200 YZO-20-6 2*2.0
ZSG2B-1224 25-300 YZO-30-6 2*2.5
ZSG2B-1030 35-360 YZO-30-6 2*2.5
ZSG2B-1230 40-400 YZO-50-6 2*3.7
ZSG2B-1530 45-460 YZO-75-6 2*5.5
