筛分机

筛分机

筛分机也叫振动筛分机,可筛分500目内的粉末,颗粒,液体物料,材质有不锈钢,,碳钢,塑料,层级有1-5层,可用于食品、医药、化工、建材、冶金或大型沙石厂、搅拌站等各种不同的筛分环境。

筛分目数:500目内(25微米)  产量:1-5吨/时

应用领域:食品、化工、医药、冶金等行业

适用物料:化肥、活性炭、石粉、木粉、木屑、黄原胶、塑料颗粒、石英砂等

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

筛分机概述

筛分机是一种用于对物料进行筛分和分级的设备。它通常由一个或多个筛网组成,物料通过振动、旋转或其他运动方式在筛网上进行筛分,根据颗粒大小的不同,将物料分为不同的粒度组别。筛分机广泛应用于许多行业,包括矿山、建筑材料、化工、冶金、食品、医药等。它可以对颗粒状、粉状或液态的物料进行筛分,以满足不同产品的要求。还可以根据要求配备自动清网装置、多层筛分和分级功能等,提高了筛分效率和生产能力。

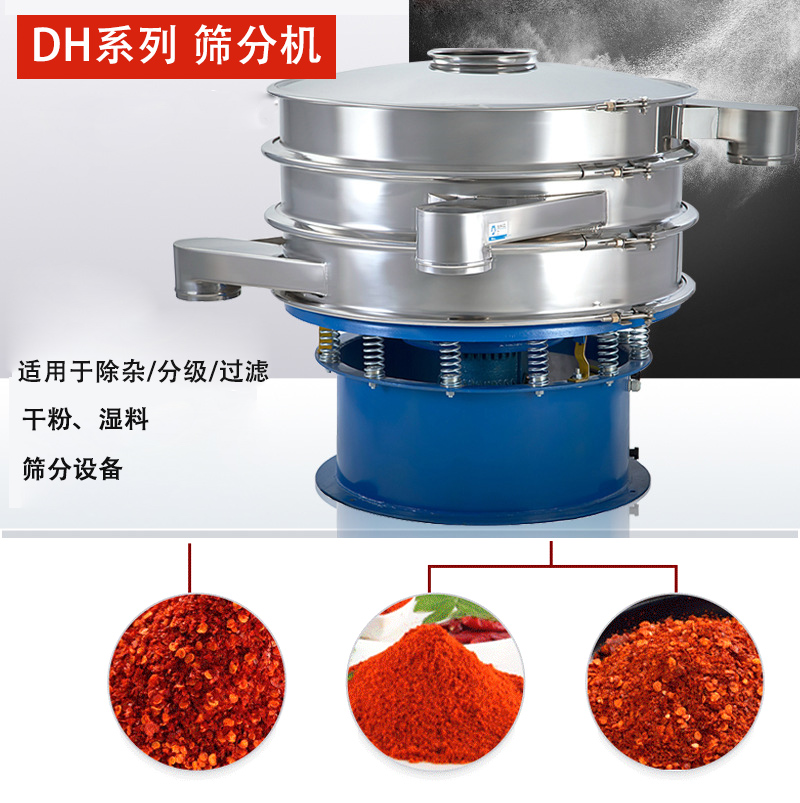

筛分机设备

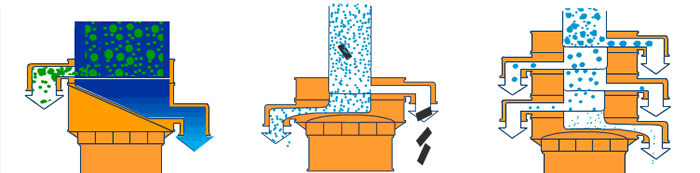

筛分机作用

产品功能

分级筛选:将固体颗粒分成大小相等的不同颗粒组。一台振动筛可同时准确连续分级2-6种规格,适用于多个行业的颗粒状、粉状物料的分级。

去除杂质:快速去除低百分比的小或大颗粒。

固液分离:可快速去除各类浆液中的不溶物。每小时可过滤100立方米。适用于陶瓷、颜料等液体的过滤。

筛分机视频

直线筛分机

旋振筛分机

超声波筛分机

筛分机设备

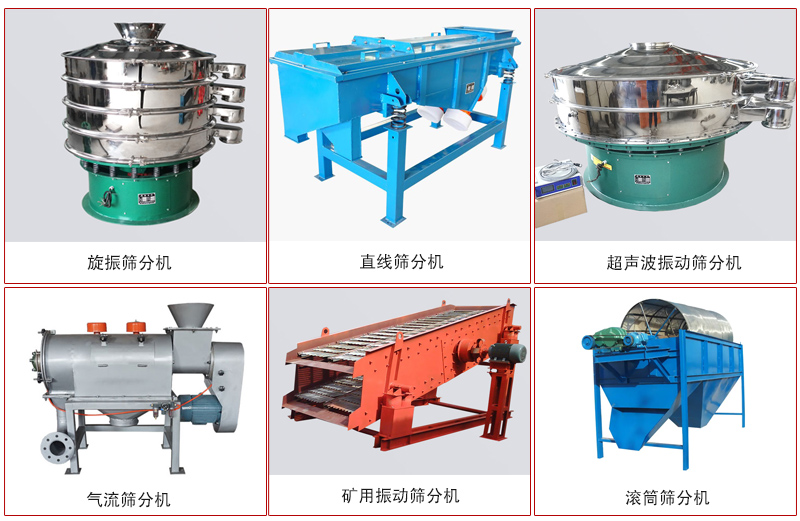

筛分机分类

筛分机筛分的物料及筛分产量不同,选用的设备不同,筛分机分旋振筛分机、直线筛分机、超声波筛分机、气流筛分机、矿用振动筛分机、滚筒筛分机等。其中滚筒式筛分机属于矿用筛分设备,适用于搅拌站,路桥工程、建筑工地、采沙场及沙石料场对石料、沙石进行分级。

振动筛分设备 矿用筛分设备
旋振筛分机 直线筛分机 超声波筛分机 气流筛分机 矿用振动筛分机 滚筒筛分机
500目内粉末,颗粒,液体物料的筛分,过滤,除杂 中干式粉末,颗粒物料的粗筛分和除杂 600目内的强吸附性、易团聚、高静电、高精细、高密度、轻比重的精细粉末物料的筛分 空气为动能,筛分纤维多、粘性大、比重轻、易产生静电和堵塞网孔的超细微粉物料,产量大 大块及中小颗粒物料的筛选分级 <300mm中/细物料的筛选分级,产量大
5吨 20吨 5吨(精度达98%) 10吨 10-460吨/时 50-800吨/时

筛分机特点

筛分效果

1、筛分效率高:能够将物料按照不同的颗粒大小进行筛分和分级。通过合理的筛网设计和适当的振动或运动方式,可以实现较高的筛分效率,提高生产效率。

2、多功能性:可根据不同的物料特性和筛分要求进行调整和配置,具有较强的适应性和多功能性。可以根据需要进行粗筛、精筛、分级、去杂、过滤等处理。

3、筛分精度高:能够实现较高的筛分精度,将物料按照粒度大小进行准确的分离。通过选择合适的筛网孔径和调整振动强度,可以实现精细的筛分和分类。

4、可调性强:通常具有可调节的振动强度、筛网孔径和筛分面积等参数,以适应不同物料和筛分要求。用户可以根据实际需求进行调整和优化,以获得最佳的筛分效果。

5、自动化程度高:配备了自动清网装置、自动排料系统和智能控制系统等,实现了自动化操作和监控。这提高了设备的生产效率,减少了人工操作和干预。

筛分机工作原理

旋振筛分机工作原理

旋振筛分机启动时,利用立式振动电机作为动力来源,当物料从进料口进入筛网后,物料在筛网上做水平、垂直或倾斜的三次元运动,在筛分过程中,物料不断向四周扩散,根据筛分目数要求,大于网孔径的物料从该层的出料口排出;小于筛网孔径的物料通过筛网进入下一层筛网继续筛分直至从出料口排出,完成筛分。

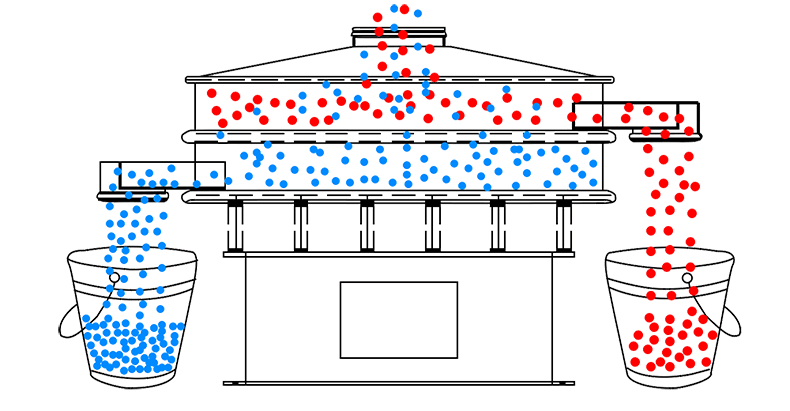

旋振筛分机原理图

直线振动筛分机工作原理

当直线振动筛分机启动时,采用双振动电机作为驱动源,物料从进料口进入筛机内,在筛面上做直线向前抛物运动,根据筛网目数不同,物料被筛分多种规格的筛上物、筛下物,又从不同的出料口排出,流入料仓或盛料筒,从而达到筛分目的。

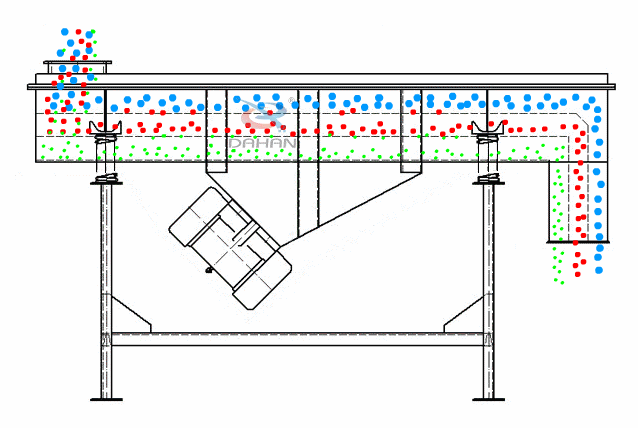

直线筛分机原理图

滚筒筛分机工作原理

滚筒筛分机启动后,物料进入筛筒后,在滚筒装置的倾斜与转动下,物料在筛面上不停翻转与滚动,合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出

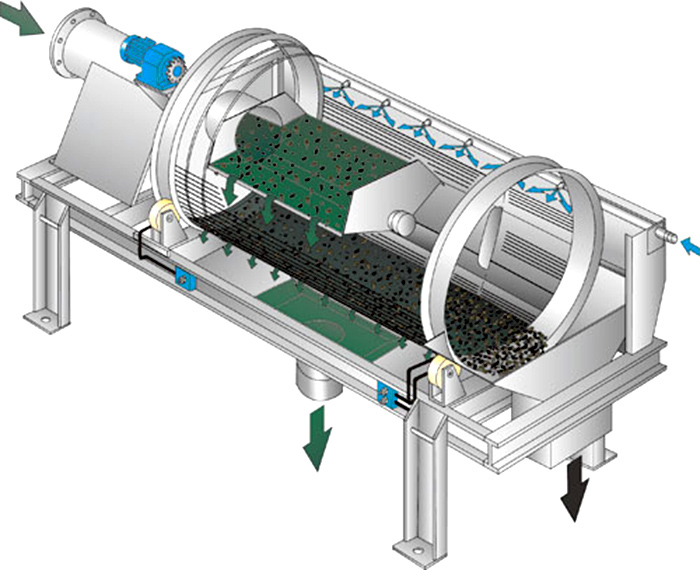

滚筒筛分机原理图

筛分机型号及参数

旋振筛分机型号参数

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

直线筛分机型号参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

筛分机结构

旋振筛分机结构

旋振筛分机由进料口、防尘盖、出料口、束环、筛网、清网装置、弹跳球、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、底座等组成。

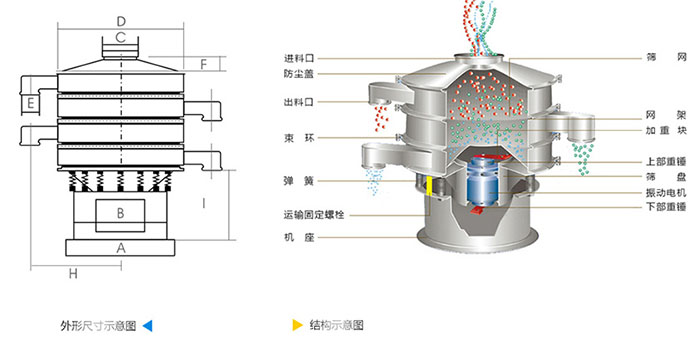

旋振筛分机结构示意图

防尘罩:由进料口和斜锥体组成,其下端与筛框相连,以防止振动筛工作时车间内的粉尘落入物料中。常用的材料有不锈钢、碳钢和塑料等。

筛框:由钢板卷制焊接而成,上下两端有承重环,下部有法兰环,用来固定筛网部件的结构。

振动电机:立式振动电机,分2、4、6、8、级四种规格,振动次数分别为2870、1460、980、740RPM,可设计成防爆型(易燃易爆场合) )

筛网:型号有φ600、800、1000、1200、1500、1800等,材质有不锈钢、碳钢、塑料。

清网装置:清理筛网孔内的堵塞物料,提高产量。它由硅胶和橡胶制成。也可选择超声波清洗装置(635目)。

振动弹簧:沿传振体有12-20个隔振弹簧。底座采用钢卷焊接而成。底壁上有检修门和电器开关座。基壁上部焊有环形法兰,该法兰通过隔振弹簧与传振体连接。

直线振动筛分机结构

直线振动筛分机由进料口、出料口、筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架、密封盖等组成。

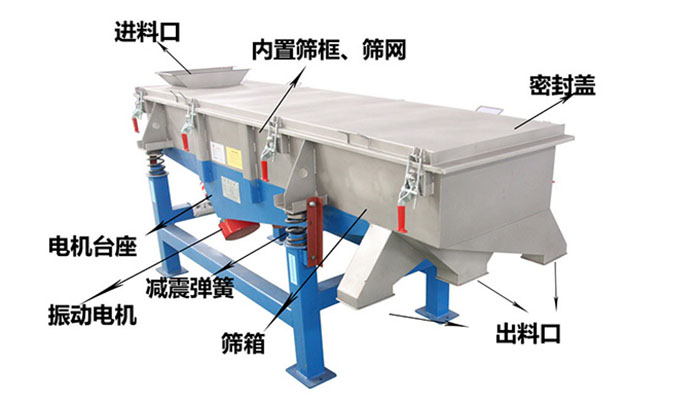

直线振动筛分机结构示意图

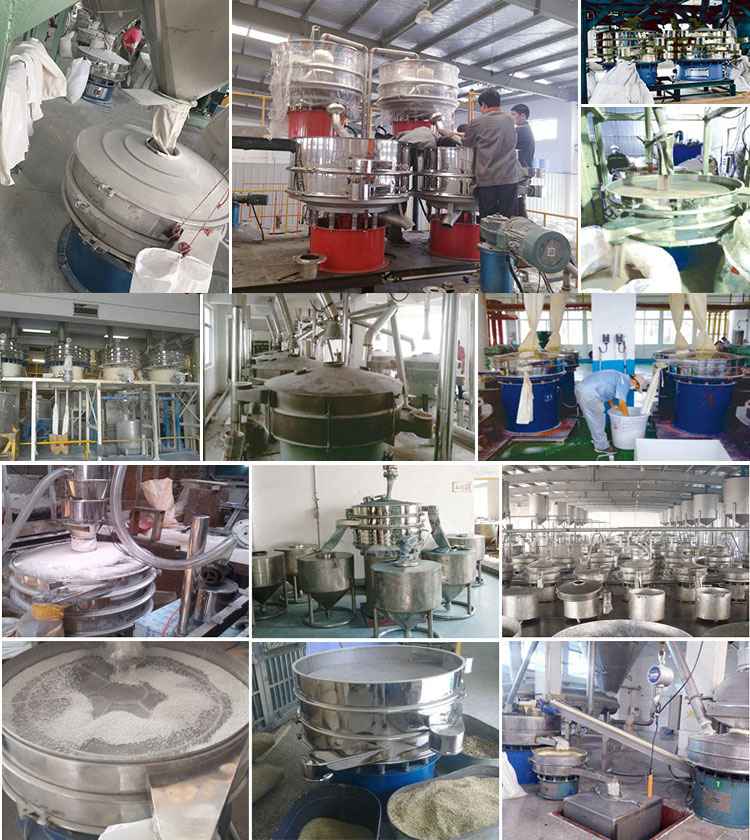

筛分机行业

筛分机在许多行业中都有广泛的应用,以下是一些主要的行业:

食品和饮料:用于对粉末、颗粒、液体等物料进行筛分和过滤。它们可以用于食品加工过程中的去杂和分级,确保产品的卫生和品质。

化工和制药:用于对粉末、颗粒和颗粒的分离和筛分。它们可以用于原料的筛选、产品的分类和粒度控制,确保产品的质量和一致性。

矿山和采石业:可以用于对矿石进行初级筛分、精细筛分和分级,以获得所需的颗粒大小和质量。

建筑材料:用于对砂石、砂浆、水泥、混凝土等原材料进行筛分和分级。它们可以用于粗细骨料的分离、砂石的筛选和混凝土的配料。

冶金和煤炭:用于矿石的筛分和煤炭的分类。它们可以用于原料的粒度控制、矿石的分级和煤炭的筛选,以满足不同工艺要求。

环境保护:在环境保护领域,筛分机常用于废水处理、固体废物处理和污泥处理等过程中。它们可以用于固体液分离、颗粒物的筛分和废物的分类处理。

筛分机作用

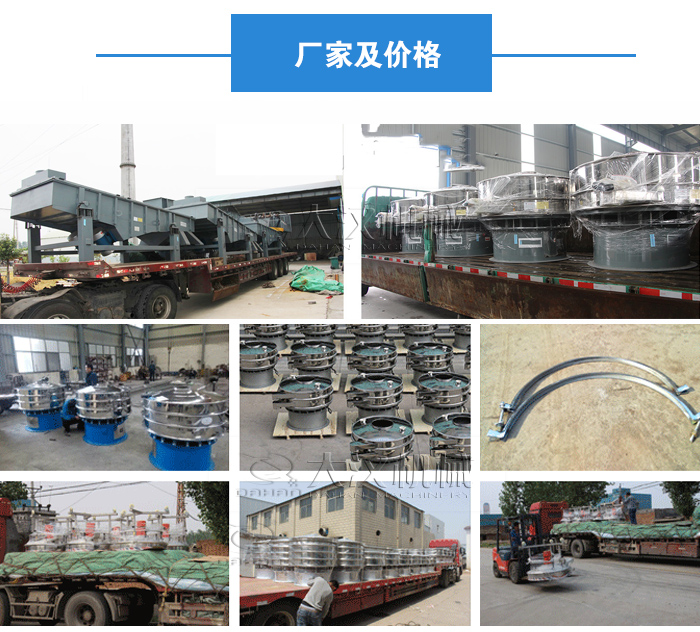

筛分机厂家及价格

大汉筛分机厂家提供振动筛分机,旋振筛分机,超声波筛分机,直线筛分机,直排筛分机,高频筛分机,矿用筛分机,滚筒筛分机等设备,型号规格齐全,厂家直销,价格低至2000元。

1、质量有保证:从原料的选择,到图纸设计,再到生产,到设备的组装,在每一环节中我们认真检查、仔细筛选,确保送到用户收到的产品都是合格的。

2、价格便宜:大汉筛分机厂家直销,我们在保证设备质量的前提下,设置出用户可以接受的价格,减少用户采购成本。

3、服务细致:为客户提供全面的技术咨询支持,对设备型号、参数、价格等为客户详细介绍,为客户提供免费的上门安装、调试等服务,保证设备稳定运行。定期对设备检修、保养,并对客户走访、调查,及时处理用户反馈来的一切问题。
