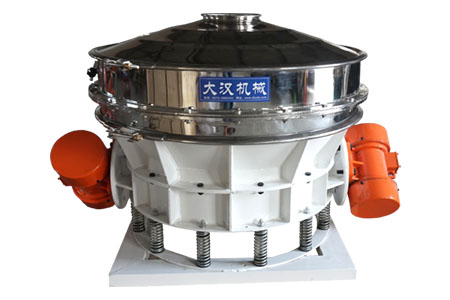

圆形振动筛

圆形振动筛

简述:圆形振动筛可将粉末、颗粒状物料按大小不同进行除杂和分级,也可过滤浆液类物料,可以按住安装1-6层筛网,有碳钢、304不锈钢、塑料防腐蚀等3种材质,网孔不堵塞,自动排料。

进料粒度:<10-30mm

筛分目数:2-500(目)

产量:100-3300公斤/时

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

粉末颗粒液体综合

产品概述

圆形振动筛又叫圆形振动筛分机,圆形旋振筛,是一种集分级,除杂,过滤于一体的振动筛,主要由碳钢、不锈钢及全不锈钢三种材质,有单层或多层设计,筛面层数可以达到5层,可以筛分6种不同粒度规格的物料,还可按照用户工艺要求设计为为直泄式(普通型),闸门式,加缘式等,,筛分精度高,适用物料范围广。

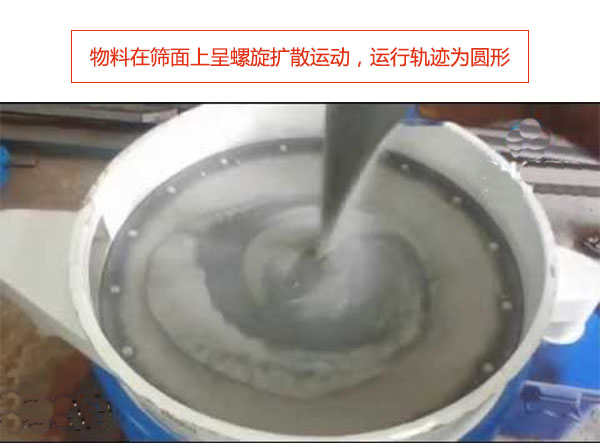

圆形振动筛运行轨迹为圆形

图片展示

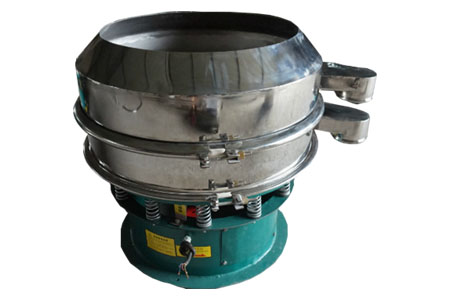

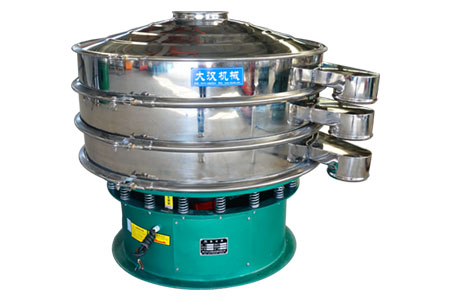

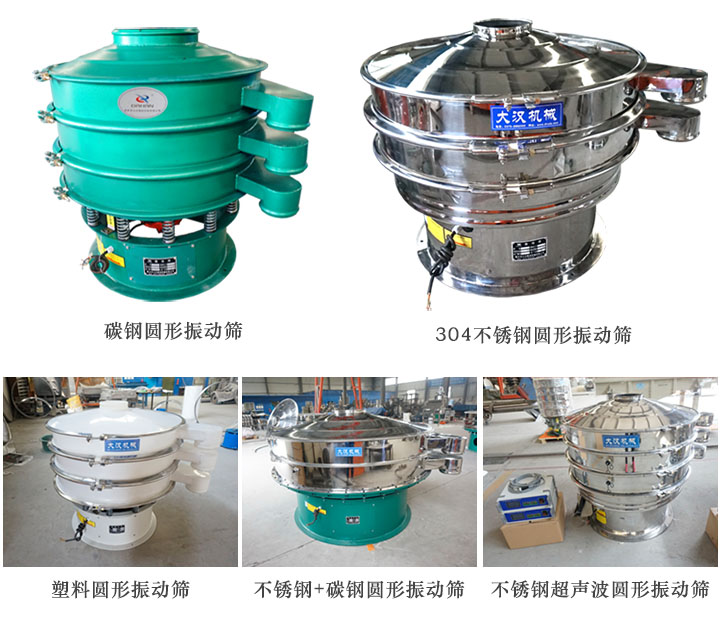

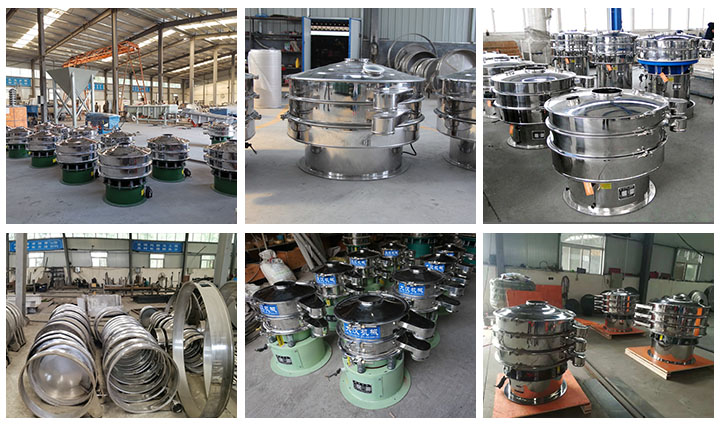

圆形振动筛图片

使用目的

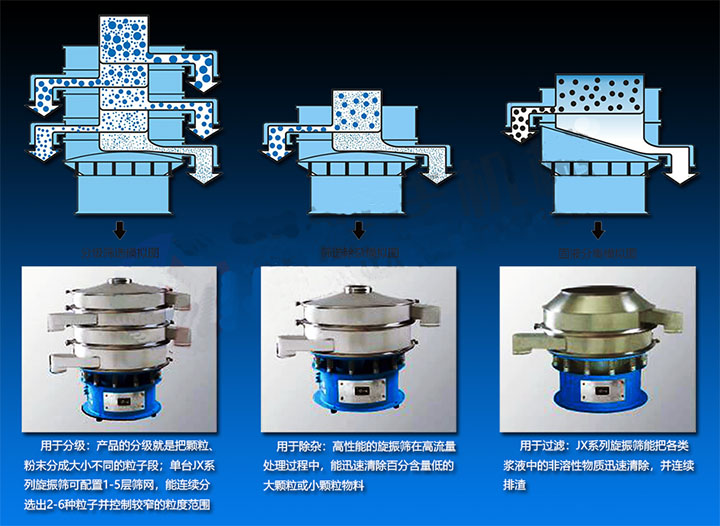

圆形振动筛用于筛选粉末状、细小颗粒或浆液物料。

分级筛选:把不同粒度的混合物料进行连续分选为不同粒度等级的规格产品,可将1种物料分选为2-6种不同的规格。

筛选杂质:适合高流量粉状物料处理,迅速清除含量很少的大颗粒或微细粉末。

固液分离:把各类浆液中的非溶性固体迅速清除。

浆液杂质分离:从浆液中清除不合格杂质。

圆形振动筛可将物料分成不同粒径或从液体中分离出固体

工作原理

圆形振动筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

圆形振动筛工作原理

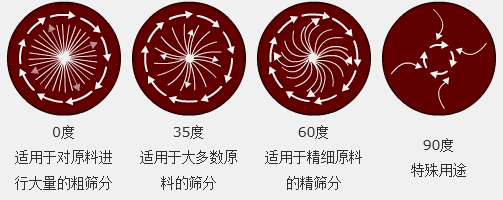

当筛机启动,电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使得小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,从而达到筛分的目的。用户可以通过调节上、下两端重锤的相位角,可以改变物料在筛面上的运动轨迹。

圆形振动筛怎么调振动的强弱

产品结构

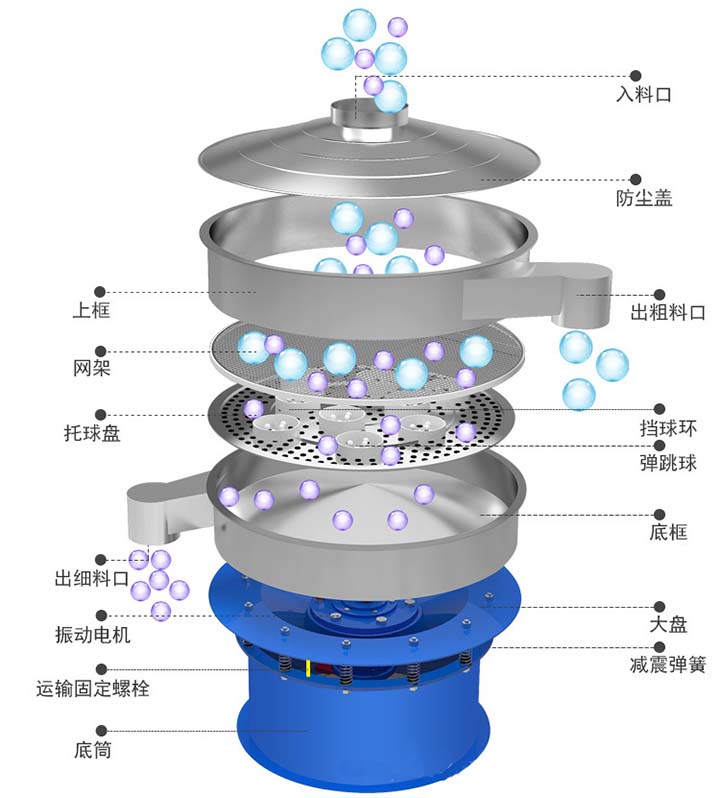

圆形振动筛主要由防尘盖、筛框、束环、筛网、冲孔板、清网装置、振动电机、底桶、振动盘等部分组成。

圆形振动筛结构图

防尘盖:防止粉尘的逸散。

振动电机:采用立式振动电机,电机功率可从0.18KW~4.0KW之间随意选择,(设备直径越大所使用电机功率就会越大)。对于一些特殊行业可以配备防爆型振动电机。

筛框:约束物料,使物料在一定范围内生产的部件,常见材质有Q235碳钢和304不锈钢,材质厚度在2.0mm~3.0mm。

束环:连接底锥和筛框、上下筛框的作用,也起到防止物料泄漏的作用。

筛网直接物料接触的部件,常用材质为304不锈钢编织网。

冲孔板:托举筛网,延长筛网使用寿命,常用材质为304不锈钢。

清网装置:可分为弹跳球、超声波、旋转刷三种清网装置,用户可以根据生产工艺不同合理选择。

底桶:支撑筛体和承载振动电机的部件,厚度在3mm~6mm,其厚度的大小也是根据设备直径来决定。

振动盘:起到了固定振动电机和连接筛体的作用,其使用板材为Q235碳钢,厚度为4mm~6mm。

特点及优势

圆形振动筛特点

1、适合多种粉、粒或粘液类物料,应用广泛,筛分细至500目或0.028mm。

2、圆形振动筛的筛面网孔比较精细,还增加了清网装置,能够很好地筛分物料并且不易堵塞。

3、1-5层筛网,能同时完成2-6种不同等级的分离。

4、子母分离式网架设计,能够保证筛网的使用时间更长,换网方便。

5、自动化处理筛选后的杂质和粗料,节省人工,筛选之后可以自行进入下一轮筛选工作,连续作业。

6、出料口可360°旋转,便于生产线布置。

技术参数

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-600 Φ600 0.24 2-500 <Φ10 1500 Φ560 1-5 0.25
DH-800 Φ800 0.45 2-500 <Φ15 1500 Φ760 1-5 0.55
DH-1000 Φ1000 0.67 2-500 <Φ20 1500 Φ930 1-5 0.75
DH-1200 Φ1200 1.0 2-500 <Φ30 1500 Φ1130 1-5 1.1
DH-1500 Φ1500 1.6 2-500 <Φ30 1500 Φ1430 1-5 1.5
DH-1800 Φ1800 2.43 2-500 <Φ30 1500 Φ1760 1-5 2.2
DH-2000 Φ2000 3.01 2-500 <Φ30 1500 Φ1960 1-5 3

细节展示

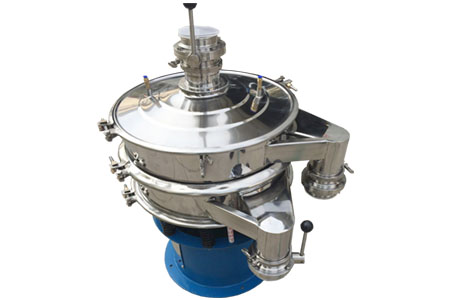

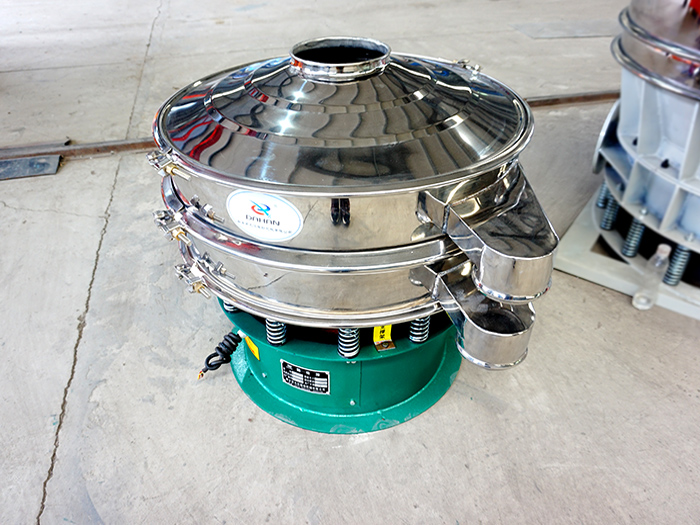

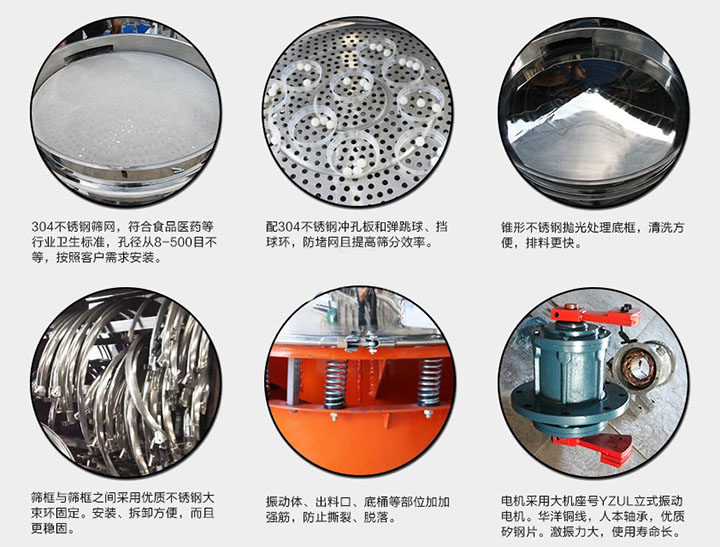

圆形振动筛细节图

外形尺寸

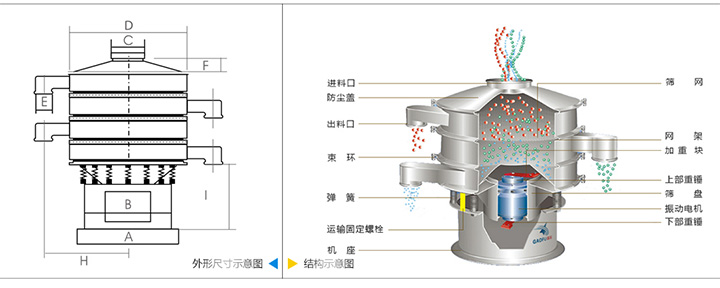

圆形振动筛图片结构图

圆形振动筛外观尺寸参数表

型号 A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) H(mm) I(mm) 单层高度(mm) 双层高度(mm) 三层高度(mm)
DH-600 530 430 246 600 100 70 391 415 785 910 1040
DH-800 680 580 246 800 125 80 514 430 855 1005 1155
DH-1000 800 700 246 1000 150 95 615 430 865 1015 1065
DH-1200 975 855 400 1200 180 100 717 550 1020 1170 1320
DH-1500 1190 1050 400 1500 180 116 866 545 1090 1270 1440
DH-1800 1580 1440 400 1800 200 150 1070 675 1230 1400 1570
DH-2000 1800 1640 400 2000 200 190 1210 685 1280 1445 1615

特殊定制

特殊
设计
特点 图片

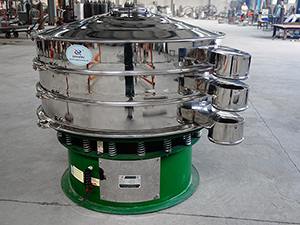

标准型 可把固体与液体进行过滤或把干料进行尺寸分级,除杂 标准圆形振动筛
超声波型 增配超声波筛分系统,精细筛分利器
解决堵网问题,做到真正不堵网

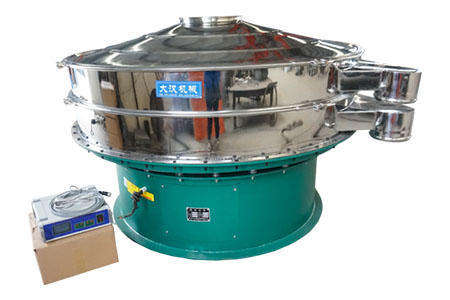

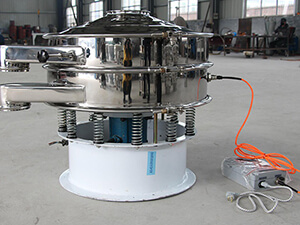

超声波圆形振动筛
直排型 下料口安装在底部排料块,易于生产线结合
擅长面粉,洗衣粉,淀粉,添加剂等筛分
直排式
防腐型 与物料接触采用聚丙烯材质(pp塑料)
对碳钢、不锈钢等金属有腐蚀性物料筛分解决方案

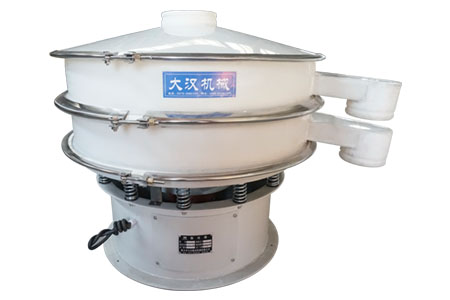

防腐圆形振动筛
加缘型 筛框加高设计,防物料飞溅,易于观察筛网 加缘式圆形振动筛
闸门型 可控时筛分时间,保证难筛分物料的处理精度,增大处理量 闸门式圆形振动筛
注:更多机型不便一一展示,大汉机械可针对您的需求量身订制适合您的圆形振动筛。

适用行业及物料

圆形振动筛应用

食品行业:小麦、大豆、玉米、淀粉、小麦粉、果汁、豆浆、酱油等。

化工行业:树脂粉、橡胶粉、颜料、油漆等。

医药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。

冶金行业:氧化铝、石英砂、泥浆、喷雾土粒、氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

其他行业:涂布涂料、废水、废油、造纸液、废水回收。

物料 网目 产量(公斤/小时) 型号
面粉 24 1500 DH-1000-1S
药粉 80 550 DH-800-1S
30/80 5000 DH-1500-1S
铝粉 80/120 350 DH-800-2S
酱油 100 6500 DH-1200-1S
PVC树脂 10㎜/5㎜ 3000 DH-1200-2S
石墨 16/40/80 1400 DH-1000-3S
金刚砂 60 300 DH-1000-1S
云母 200 110 DH-800-1S

现场案例

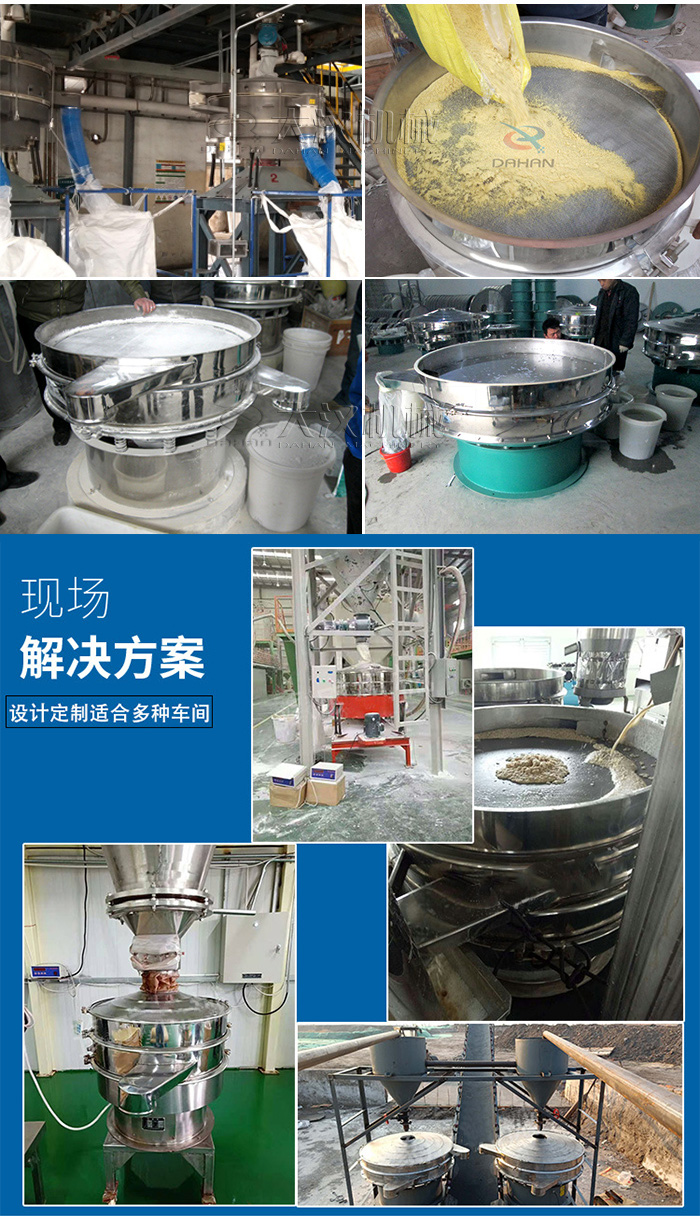

圆形振动筛使用现场图
