不锈钢螺旋输送机

不锈钢螺旋输送机

螺旋直径:100mm-1250mm

输送长度:4-45m

输送量:2.2-458(m³/h)

简述:不锈钢螺旋输送机选用304/316L不锈钢材质,耐腐蚀、耐200℃高温,可保护物料不受污染,设备更易于清洗。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品概述

不锈钢螺旋输送机除电机、轴承、机架外其余为不锈钢制成,从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,根据输送物料的难易程度可以采用有轴和无轴设计,可以按照输送现场要求设计为移动式不锈钢螺旋输送机,适用于食品、药品、化工、塑料等行业的粉粒状物料的输送。

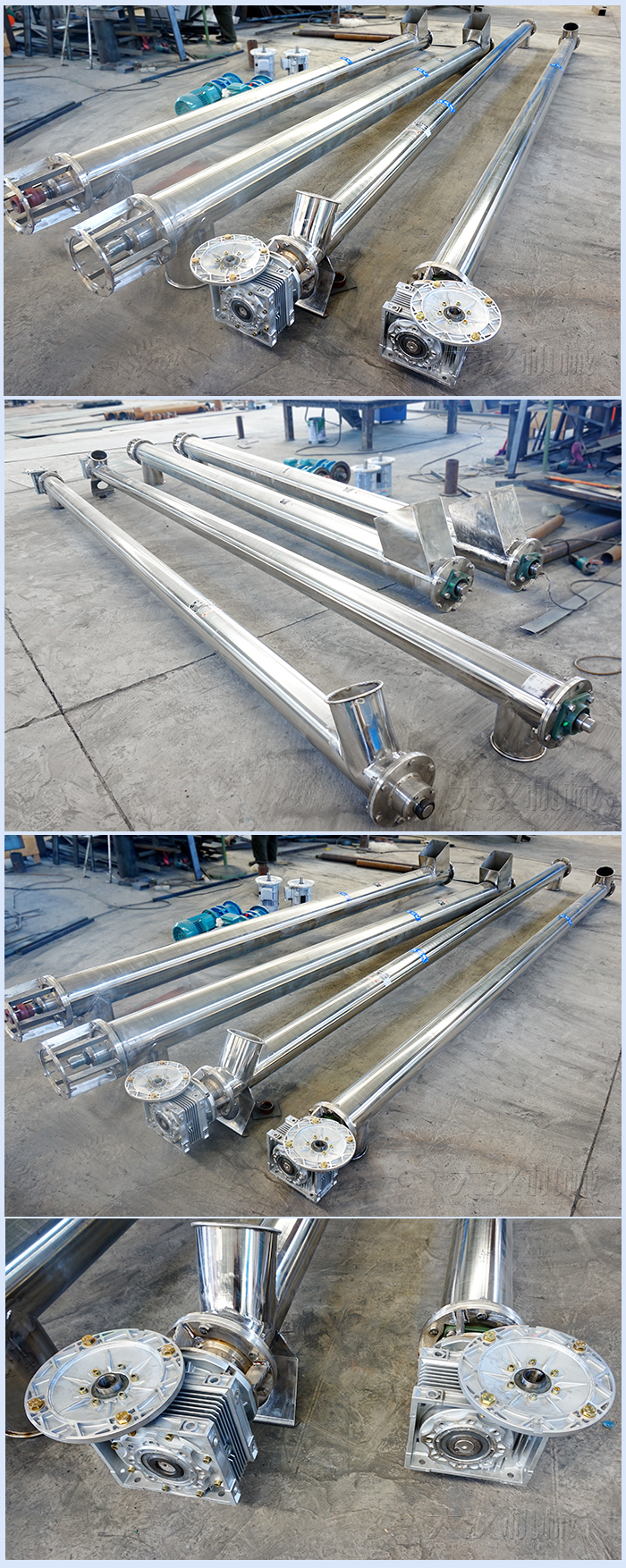

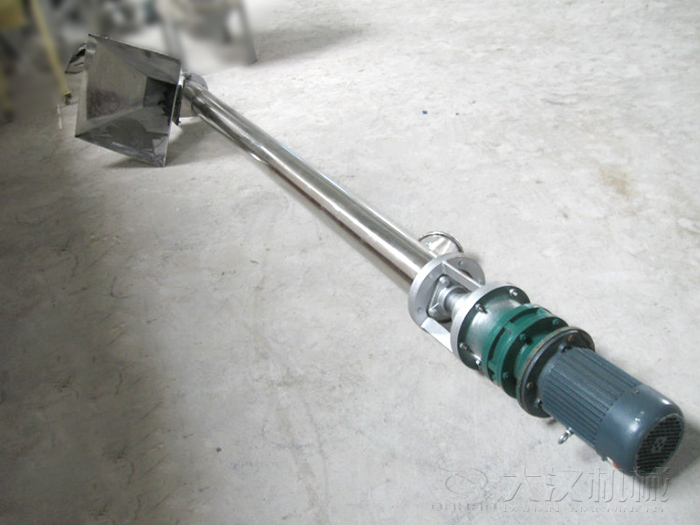

产品实拍

适用行业

不锈钢螺旋输送机适用范围广泛,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰渣、水泥、粮食等。

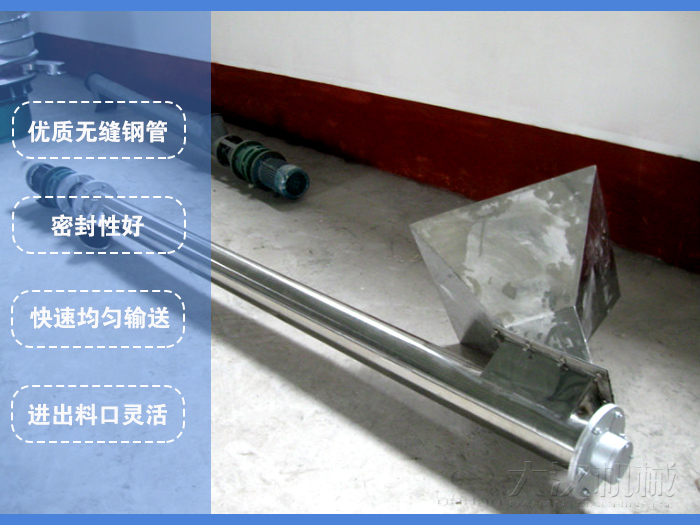

特点及优势

1、螺旋输送机外壳采用优质无缝钢管,通过法兰将各段连接为整体,可直接与配套设备连接固定,无需地基基础;

2、适应性强、安装维修方便、使用寿命长;

3、整机体积小、转速高、确保快速均匀输送;

4、出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活;

5、进、出料口可采用法兰连接、布装连接、布装吊杆连接、万向接口连接等多种形式;

6、密封性好,可防止堵料、闷机事故的发生。

工作原理

不锈钢螺旋输送机主要有传动装置、进料口、螺旋轴、输送管、出料口等部件组成。水平螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

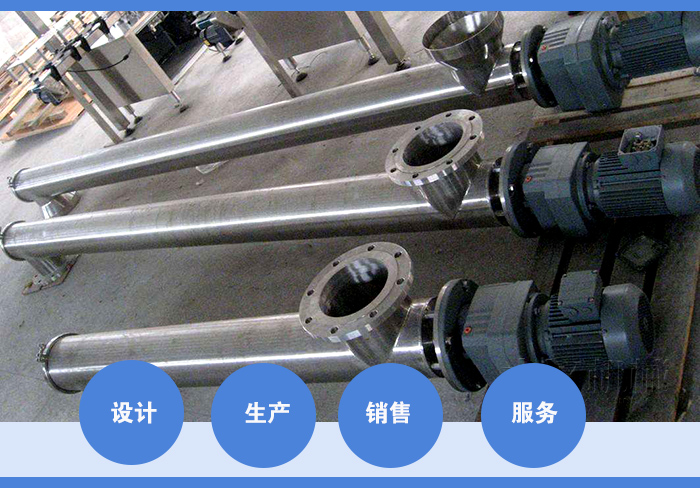

厂家及价格

新乡大汉是一家专业生产输送机设备直销商,集设计、生产、销售、服务于一体,致力于解决各种输送难题,产品质量优越,而且设备价格制定还比较优惠合理,无中间商,价格更优惠,用户可随时在线免费咨询,这里有专业销售人员为您提供具体优惠报价。



技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33



LS型 GX型) 输送量QΦ=0.33(m3/h) 功率Pd 1=10m(KW)) 功率Pd 1=30m(KW) 转速(r/min) 输送量QΦ=0.33(m3/h)
100   2.2 1.1 1.6 120 1.9
160   7.6 1.5 2.8 90 5.7
200 200 11 2.2 3.2 75 18
250 250 22 2.4 5.3 75 18
315 300 36.4 3.2 8.4 60 29.1
400 400 66.1 5.1 11 60 52.9
500 500 93.1 4.1 15.3 45 69.8
630   60 160 8.6 25.9
800   223 12 36 35 174
1000   304 16 48 30 261
1250   458 24.4 73.3 20 305
