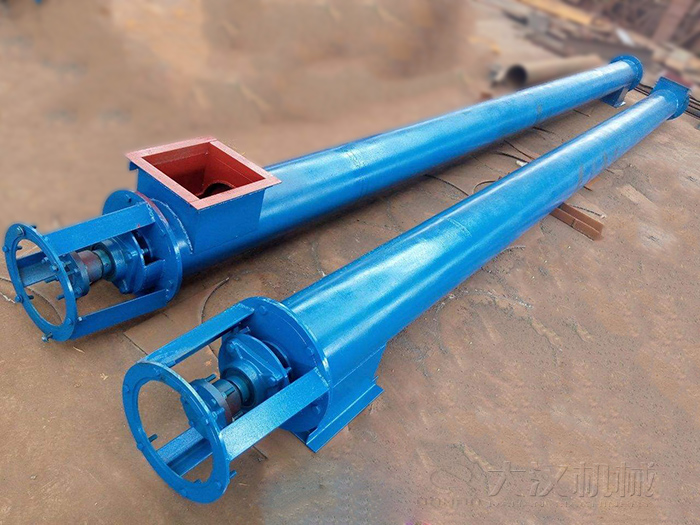

管式螺旋输送机

管式螺旋输送机

螺旋直径:100mm-1250mm

产量:2.2—458(m³/h)

输送长度:4-45m

简述:管式螺旋输送机外形为圆管式,适合输送煤、灰、渣、水泥、粮食等物料,材质可以分为碳钢和不锈钢材质,可以进行水平,倾斜或垂直输送,输送量可以达到142立方/时。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品概述

管式螺旋输送机为圆管式,有LS、GX及GL三种类型,按照输送方式可以分为水平、倾斜、垂直等三种形式,其材质可以分为:碳钢、不锈钢材质,分别永固输送不同性质的物料,大汉管式螺旋输送机可以按照用户要求免费设计。



适用行业

管式螺旋输送机适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于 200 ℃ .螺旋机不适于输送易变质的、粘性大的、易结块的物料。

特点及优势

1、承载能力大、安全可靠。

2、适应性强、转速高、确保物料可以快速均匀地输送。

3、密封性能好,整机噪声低、还可保证环境卫生和所送物料不受污染。

4、出料端设有清扫装置,进出料口位置布置灵活;

5、外壳采用了无缝钢管制作,端部采用法兰互相连接成一体,刚性好;

6、较低速度运转,运行平稳,节约能源。

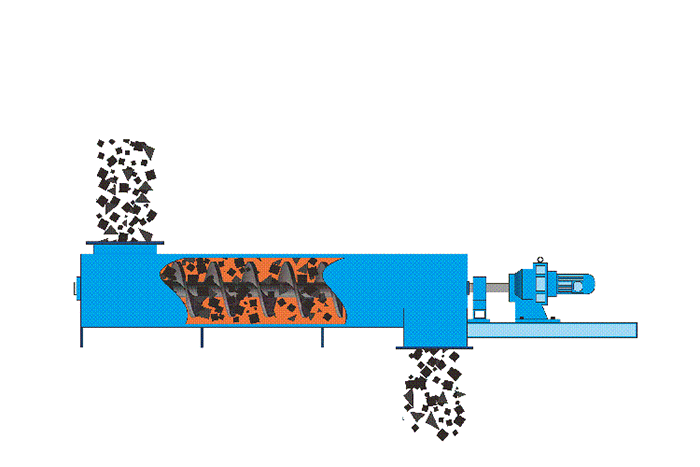

工作原理

管式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。



厂家及价格

质量好:管式螺旋输送机做工精良,其质量要比厂家更优,寿命延长3-5年左右。

价格低:大汉管式螺旋输送机厂家直销,价格更便宜。

服务好:提供免费选型指导到位,根据用户实际情况、需求等,为用户介绍更合适的设备型号。免费送货上门,设备终身保修,定期回访,提供设备保养知识。

技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
LS型 GX型) 输送量QΦ=0.33(m3/h) 功率Pd 1=10m(KW)) 功率Pd 1=30m(KW) 转速(r/min) 输送量QΦ=0.33(m3/h)
100   2.2 1.1 1.6 120 1.9
160   7.6 1.5 2.8 90 5.7
200 200 11 2.2 3.2 75 18
250 250 22 2.4 5.3 75 18
315 300 36.4 3.2 8.4 60 29.1
400 400 66.1 5.1 11 60 52.9
500 500 93.1 4.1 15.3 45 69.8
630   60 160 8.6 25.9
800   223 12 36 35 174
1000   304 16 48 30 261
1250   458 24.4 73.3 20 305
