TH/HL环链斗式提升机

TH/HL环链斗式提升机

输送量:21-220(m3/h)

斗速:1.4-1.6(m/s)

物料量大块:45-100(mm)

简述:TH/HL系列环链斗式提升机,是一种固定装置的机械输送设备,适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料,如粮食、煤、水泥、碎矿石等。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

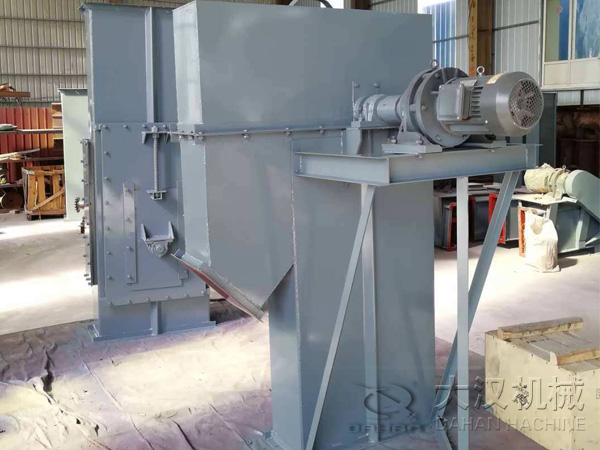

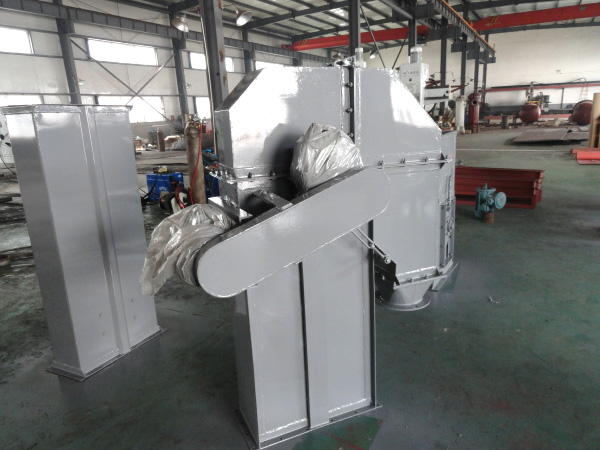

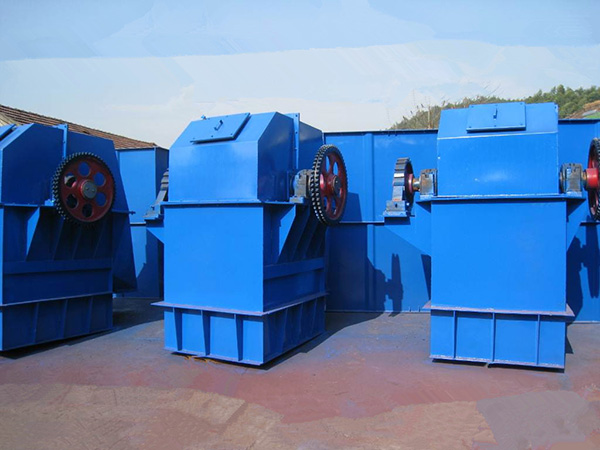

TH/HL环链斗式提升机产品概述

TH/HL系列环链斗式提升机,是一种固定装置的机械输送设备,适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料,如粮食、煤、水泥、碎矿石等。其结构简单,运行平稳,,掏取式装料,混合式或重力卸料,链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效保护下部轴等部件。可广泛应用于各种规模的饲料厂、面粉厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

TH/HL环链斗式提升机性能优势

1、运行平稳、输送效率高,应用范围广;

2、整机体积小、转速高、确保快速均匀输送;

3、机壳钢板加厚,刚性好;

4、提升高度运行平稳可靠,噪音小,维护方便;

5、输送料的温度最高可达250℃;

6、适应性强、安装维修方便、寿命长。

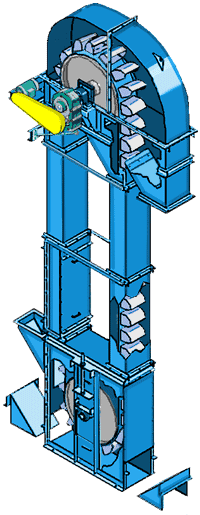

TH/HL环链斗式提升机工作原理

整机机构主要由电动机产生动力通过联轴器将需要的动力传递减速器上,小链轮带大链轮,从而带动整机运动。环链斗式提升机大多为掏取式提取物料,即物料从较低位的进料斗随着输送带或链提升到一定高度后被抛洒出去。本提升机的牵引机构是两根环形链条。

TH/HL环链斗式提升机厂家地址:新乡市延津县森林公园大门西1000米路北

TH/HL环链斗式提升机价格咨询热线:0373-268 2345

TH/HL环链斗式提升机技术参数

型号 TH315 TH400 TH500 TH630 TH800 TH1000
料斗型式 Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh
输送量(m3/h) 21 36 36 56 45 70 68 110 87 141 141 220
斗宽(mm) 315 400 500 630 800 1000
斗容(L) 3.75 6 5.9 9.5 9.3 15 14.6 23.6 23.3 37.5 37.6 58
斗距(mm) 500 600 688 688 920 920
链条规格 Φ18×50 Φ18×50 Φ22×86 Φ22×86 Φ26×92 Φ26×92
链条节径(mm) 630 710 800 900 1000 1250
斗速(m/s) 1.4 1.4 1.5 1.5 1.6 1.6
物料量大块(mm) 45 55 65 75 85 100
型号 料斗型式 输送量(m3/h) 斗宽(mm) 斗容(L) 链条规格 链条节径(mm) 斗速(m/s) 物料量大块(mm)
TH315 21 315 3.75 500 Φ18×50 630 1.4 45
TH315 36 315 6 500 Φ18×50 630 1.4 45
TH400 36 400 5.9 600 Φ18×50 710 1.4 55
TH400 56 400 9.5 600 Φ18×50 710 1.4 55
TH500 45 500 9.3 688 Φ22×86 800 1.5 65
TH500 70 500 15 688 Φ22×86 800 1.5 65
TH630 68 630 14.6 688 Φ22×86 900 1.5 75
TH630 110 630 23.6 688 Φ22×86 900 1.5 75
TH800 87 800 23.3 920 Φ26×92 1000 > 1.6 85
TH800 141 800 37.5 920 Φ26×92 1000 > 1.6 85
TH1000 141 1000 37.6 920 Φ26×92 1250 > 1.6 100
TH1000 220 1000 58 920 Φ26×92 1250 > 1.6 100
