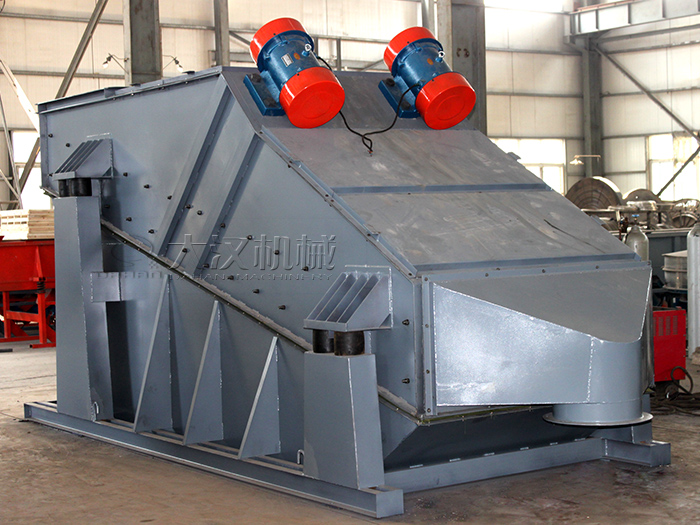

重型振动筛

重型振动筛

处理量:10-460(t/h)

筛孔尺寸:3-50(mm)

给料粒度:<150(mm)

简述:重型振动筛又叫重型矿用振动筛,筛分产量大,整机钢度大,使用寿命长,广泛用于应用于矿山、冶金、煤炭、火电、耐火、建材、电力、化工等行业。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品概述

重型振动筛即重型矿用振动筛,是一种矿用筛分设备,采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等,具有寿命长、噪音低、处理量大、筛分效率高等特点,广泛应用于冶金、矿山、煤炭、建材、化工、医药、磨料、粮食等作业。

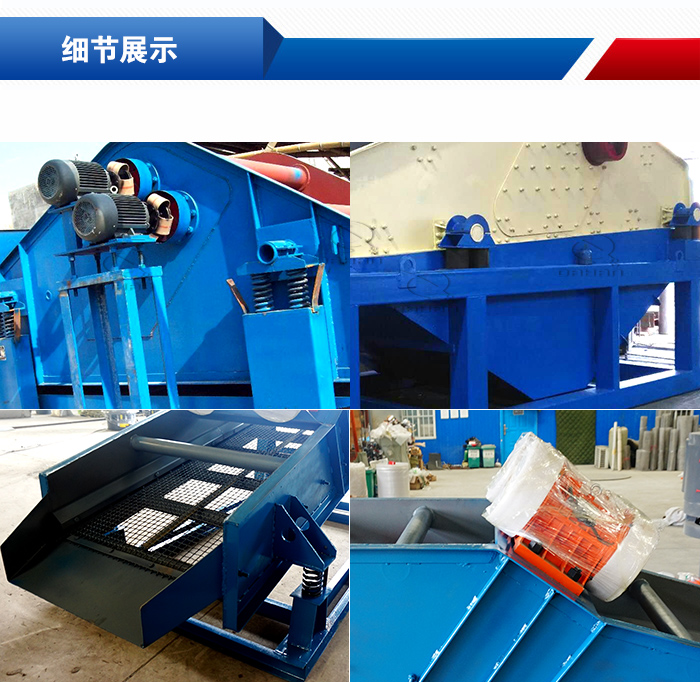

细节展示

适用物料

重型振动筛主要应用于矿山、冶金、煤炭、火电、耐火、建材、电力、化工等行业的物料分级,如:烧结炭、煤炭、矿石、电磁性材料、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

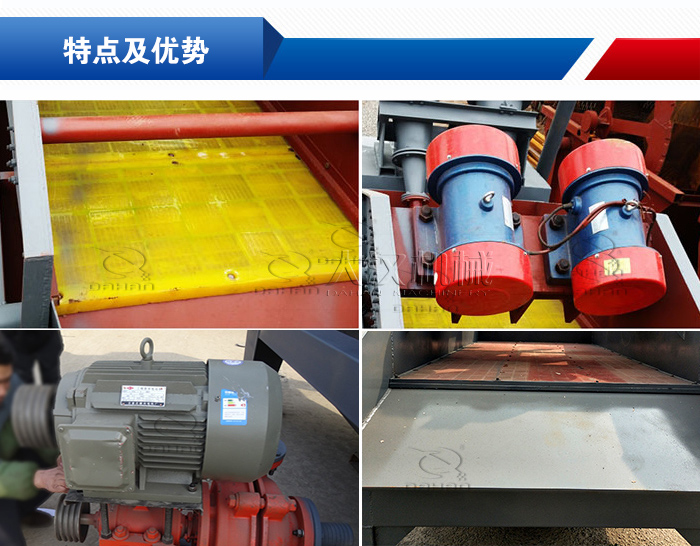

特点及优势

1、处理量大,筛分效率高,每小时产量在10-460吨/时之间;

2、采用耐磨性极高的筛板,整机钢度大,使用寿命长;

3、减振装置采用橡胶弹簧,可以降低设备工作噪音;

5、横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接,不易损坏,易更换;

6、筛网由小块拼装,且更换极为简便。

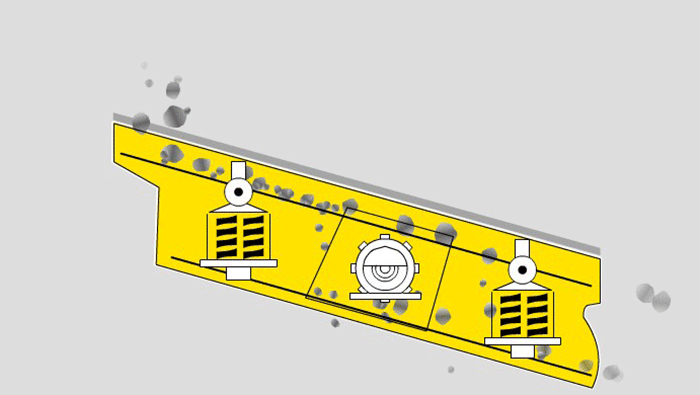

工作原理

重型振动筛主要由筛箱、振动电机、减振系统及底架等组成,矿用重型振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,小于筛孔的物料透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,终完成整个筛分过程。

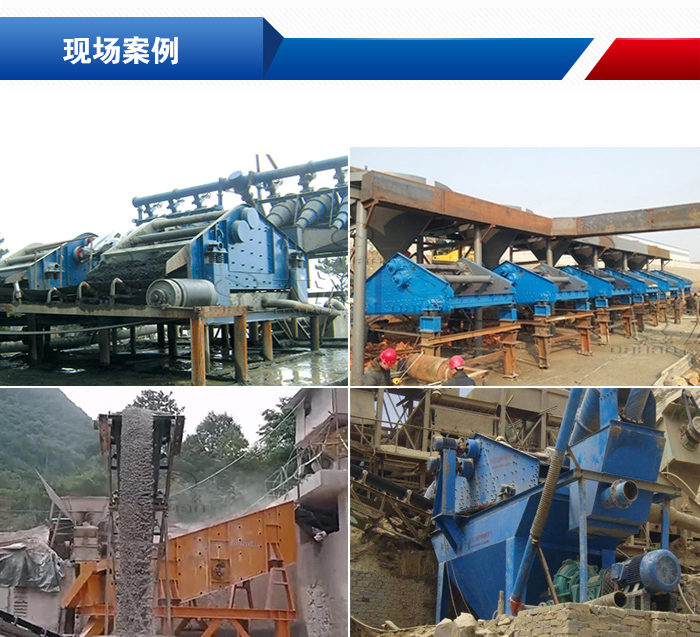

现场案例

厂家及价格

实力雄厚

新乡大汉是振动筛设备厂家,集设备的研发、生产、销售、服务等于一体,现拥有1万平方米工厂面积,各种金加工、铆焊等设备数台,整体实力颇为雄厚。

价格实惠

新乡大汉是典型的直销型重型振动筛厂家,无中间商,所以提供的重型振动筛更实惠,购买更合理。

服务完善

大汉厂家会为客户提供更完善、全面的服务标准,包括售前、售中、售后,为客户提供选型指导,并负责后期的运输、安装、调试、维修、保养等工作,服务更贴心。



技术参数

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5
型号 给料粒度 处理量 配用电机
mm t/h 型号 功率Kw
ZSGB-0615 <150 10-100 YZO-10-6 2*1.0
ZSGB-0918 15-160 YZO-20-6 2*2.0
ZSGB-1020 15-200 YZO-20-6 2*2.0
ZSGB-1224 25-300 YZO-30-6 2*2.5
ZSGB-1030 35-360 YZO-30-6 2*2.5
ZSGB-1230 40-400 YZO-50-6 2*3.7
ZSGB-1530 45-460 YZO-50-6 2*3.7
ZSG2B-0615 10-100 YZO-10-6 2*1.0
ZSG2B-0918 15-160 YZO-20-6 2*2.0
ZSG2B-1020 15-200 YZO-20-6 2*2.0
ZSG2B-1224 25-300 YZO-30-6 2*2.5
ZSG2B-1030 35-360 YZO-30-6 2*2.5
ZSG2B-1230 40-400 YZO-50-6 2*3.7
ZSG2B-1530 45-460 YZO-75-6 2*5.5
