圆筒回转筛

圆筒回转筛

产量:10~350(m3/h)

筛孔尺寸:2-60(mm)

最大进料粒度:60-90(mm)

简述:YTS圆筒回转筛,简称圆筒筛或回转筛,其主体结构是筛分筒,它是由若干个圆型状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

圆筒回转筛产品概述

YTS圆筒回转筛,简称圆筒筛或回转筛,其主体结构是筛分筒,它是由若干个圆型状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。圆筒回转筛可设有梳型清筛机构,在筛分过程中可通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。 YTS圆筒回转筛根据不同分级要求,其分级级数一般从细到粗为1-4节,物料从细到粗分别从第一节到最后一节筛网筛出,大于最后一节筛网孔的物料从出料口排出。YTS圆筒回转筛在使用过程中,运转缓慢均匀,冲击振动很小、工作平稳、其安装简单,有时甚至不需要专门的基础。可以直接放置于平整的地面或楼板上及料仓下。该机易于密闭收尘、维修量小、维修简单、使用寿命长。是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。

圆筒回转筛性能优势

1、物料适应性广

回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都是顺利进行筛分;
2、进料方式简单多样

我公司研制的回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料;


3、筛分效率高

设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率;
4、筛分量大、易于大型化
在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化;
5、自身能耗小
我公司研制的回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低;
6、工作环境好
整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染;
7、设备噪音低
回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音;
8、使用寿命长,维修量小
回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长 ,易损件少、维护量小;
9、检修方便
设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

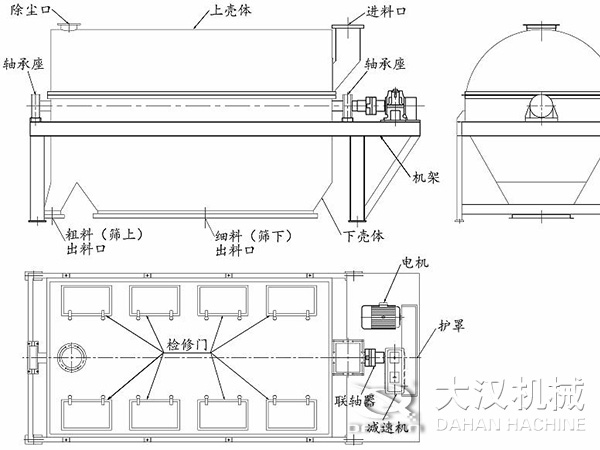

圆筒回转筛工作原理

YTS圆筒回转筛根据不同分级要求,其分级级数一般从细到粗为1-4节,物料从细到粗分别从第一节到最后一节筛网筛出,大于最后一节筛网孔的物料从出料口排出。

圆筒回转筛厂家地址:新乡市延津县森林公园大门西1000米路北

圆筒回转筛价格咨询热线:0373-2682345

圆筒回转筛技术参数

圆筒筛型号 筒体规格 筒体倾角 筒体转速
(r/min)
筛孔尺寸
(mm)
最大进料粒度
(mm)
产量(m3/h) 功率
(kw)
筛孔(2mm) 筛孔(30mm)
YTS1030 Φ1×3 5-7° 22.5 2-30 60 10 60 4
YTS1040 Φ1×4 5-7° 25 2-30 60 11 80 4
YTS1230 Φ1.2×3 5-7° 20 2-30 70 12 100 5.5
YTS1240 Φ1.2×4 5-7° 20 2-30 70 14 120 5.5
YTS1250 Φ1.2×5 5-7° 20 2-30 70 15 140 5.5
YTS1530 Φ1.5×3 5-7° 17 2-30 80 18 150 5.5
YTS1540 Φ1.5×4 5-7° 17 2-30 80 18 150 7.5
YTS1550 Φ1.5×5 5-7° 17 2-30 80 20 180 11
YTS1560 Φ1.5×6 5-7° 17 2-30 80 22 200 11
YTS2040 Φ2×4 5-7° 12 5-60 90 25 250 15
YTS2050 Φ2×5 5-7° 12 5-60 90 30 300 15
YTS2060 Φ2×6 5-7° 12 5-60 90 35 350 18.5
圆筒筛型号 筒体规格 最大进料粒度
(mm)
产量(m3/h)
筛孔(2mm) 筛孔(30mm)
YTS1030 Φ1×3 60 10 60
YTS1040 Φ1×4 60 11 80
YTS1230 Φ1.2×3 70 12 100
YTS1240 Φ1.2×4 70 14 120
YTS1250 Φ1.2×5 70 15 140
YTS1530 Φ1.5×3 80 18 150
YTS1540 Φ1.5×4 80 18 150
YTS1550 Φ1.5×5 80 20 180
YTS1560 Φ1.5×6 80 22 200
YTS2040 Φ2×4 90 25 250
YTS2050 Φ2×5 90 30 300
YTS2060 Φ2×6 90 35 350
