多层直线振动筛

多层直线振动筛

处理量:0.12-20(t/h)

网孔尺寸:2-200(目)

电机功率:2×0.37(kw)

简述:多层直线振动筛简称多层直线筛,筛面层数最高可以达到5层,其材质主要由碳钢和不锈钢两种,适合食品、化工、医药、冶金及建材等行业。

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

多层直线振动筛产品概述

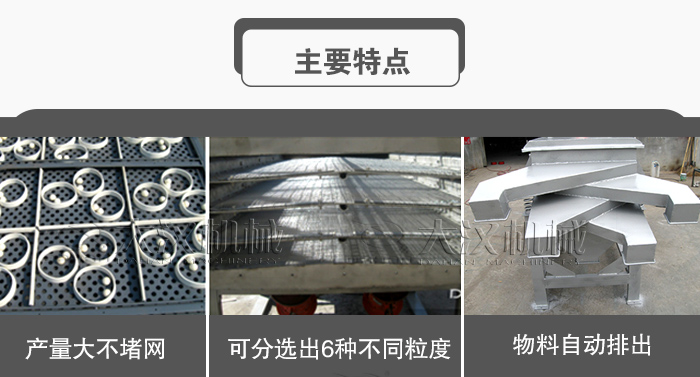

多层直线振动筛,简称单层直线筛,其采用多层全封闭结构设计,多个出料口,可把筛分物料按大小粒度分为多个等级,是单层直线振动筛的升级产品。自动化排料,处理能力更大,筛分效率更高。

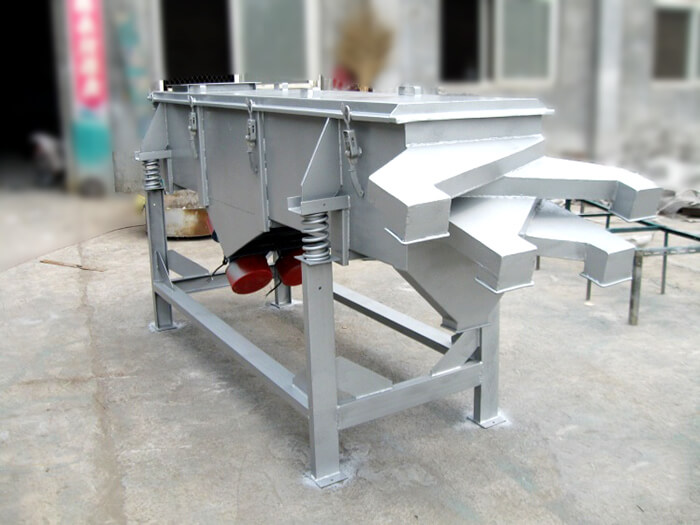

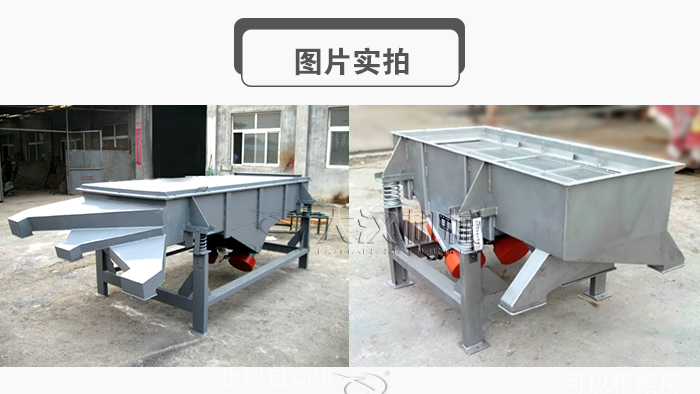

多层直线振动筛图片实拍

多层直线振动筛适用行业

多层直线振动筛多用来筛分0.74mm-10mm,含水量在7%的不含粘性物料的所有干式物料,广泛用于广泛应用于食品、化工、医药、建材、冶金等行业。

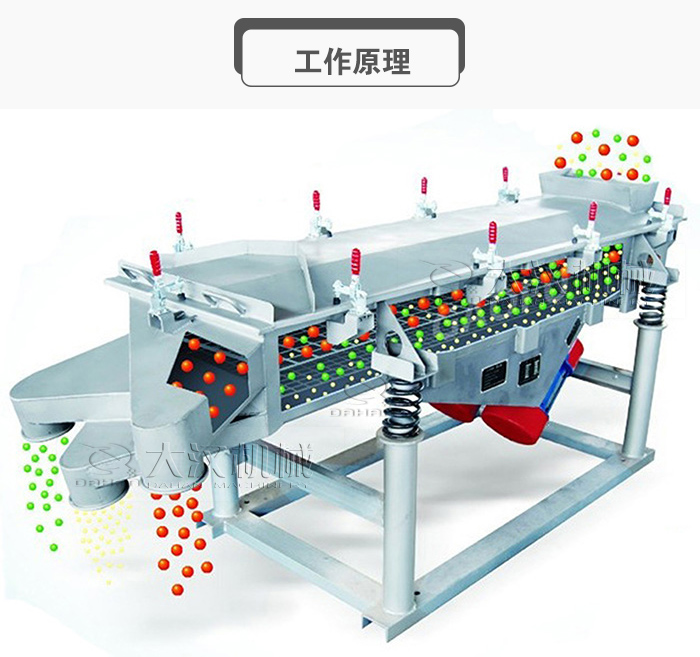

多层直线振动筛工作原理

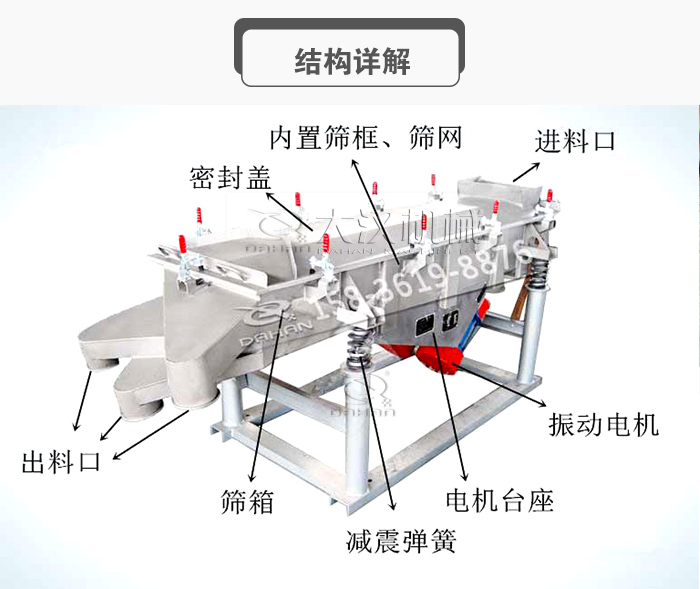

多层直线筛结构与直线筛结构一样,主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

多层直线振动筛的驱动力是双振动电机,依靠振动电机产生的激振来开展作业,筛机的运动轨迹是一条直线,在振动力和物料的双重作用下,将筛面上的物料抛起向前做跳跃式直线运动,从而正确契合网筛进行多层筛分。





多层直线振动筛型号说明

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

525-------------------------------筛面尺寸(500mm宽x2000mm长)

3-----------------------------------3层(3层筛网4个出料口)

S-----------------------------------(304不锈钢)钢板材质

多层直线振动筛厂家售后保证:

1、保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2、质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费。

多层直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120
型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
DZSF515 500×1500 1-5 2-200 0.12-20
DZSF520 500×2000 2-200 0.12-20
DZSF525 500×2500 2-200 0.12-20
DZSF1020 100×2000 2-200 0.11-20
DZSF1025 1000×2500 2-200 0.18-15
DZSF1030 1000×2500 2-200 0.1-20
