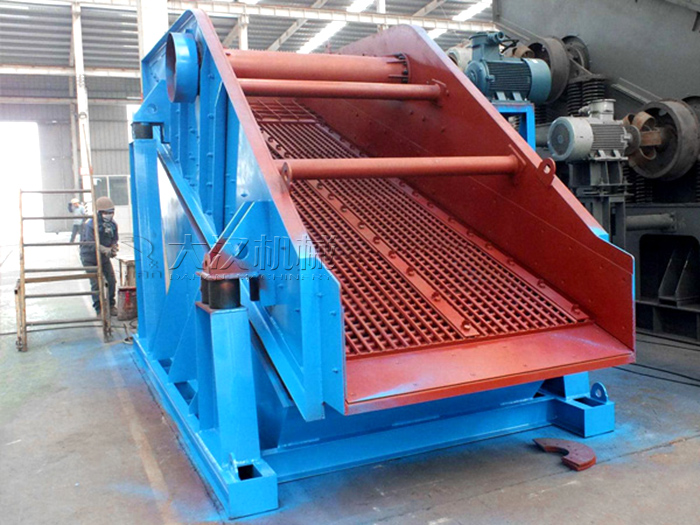

尾矿干排筛

尾矿干排筛

生产能力:75-100(t/h)

给料粒度:≤300(mm)

电机功率:7.5-18.5(kw)

简述:尾矿干排筛又叫尾矿干排脱水筛,筛面负倾角安装,水不会从排料口溢出,表面水会流向结合部水池。更加节省物料!

免费获取报价

7*24小时免费咨询热线
0373-268 2333

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品概述

尾矿干排筛就是在高频筛基础上,结合金属尾矿特点而专门研制的一种用于金属尾矿干排的振动筛,又叫尾矿干排脱水筛,主要用于铁矿、铜矿、金矿、铝矿等尾矿脱水,尾矿在通过旋流器浓缩之后,底流进入高频振动脱水筛脱水,可以使尾矿含水量在16%以内,达到尾矿干排干堆的目的。

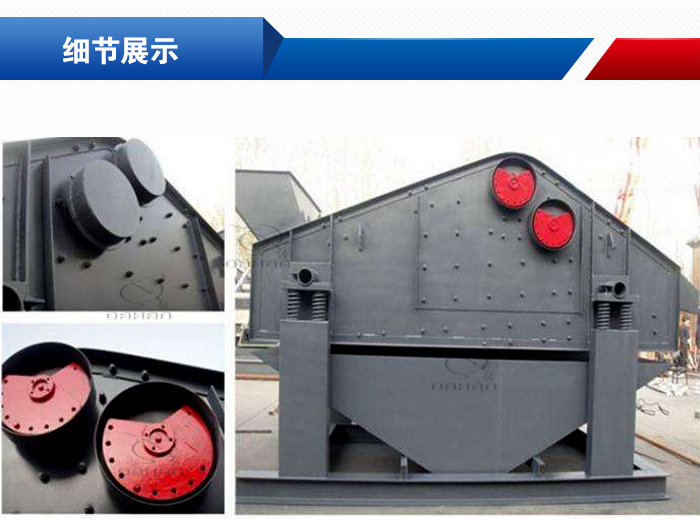

细节展示

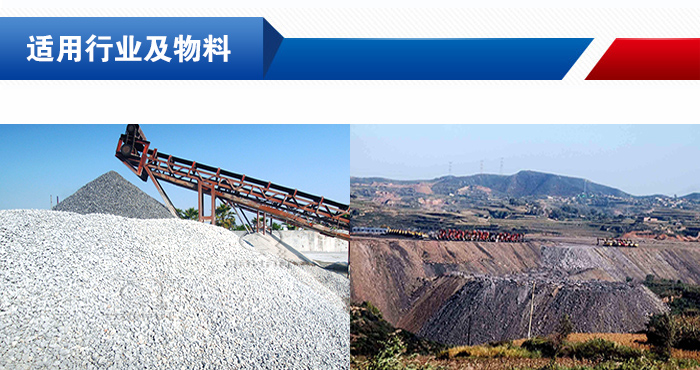

适用行业及物料

尾矿干排脱水筛广泛用于尾矿干排、尾矿脱水、炼泥浆浓缩、除屑、炭浆分离等过滤脱水设备行业,如:铁矿、铜矿、金矿、铝矿等尾矿处理。

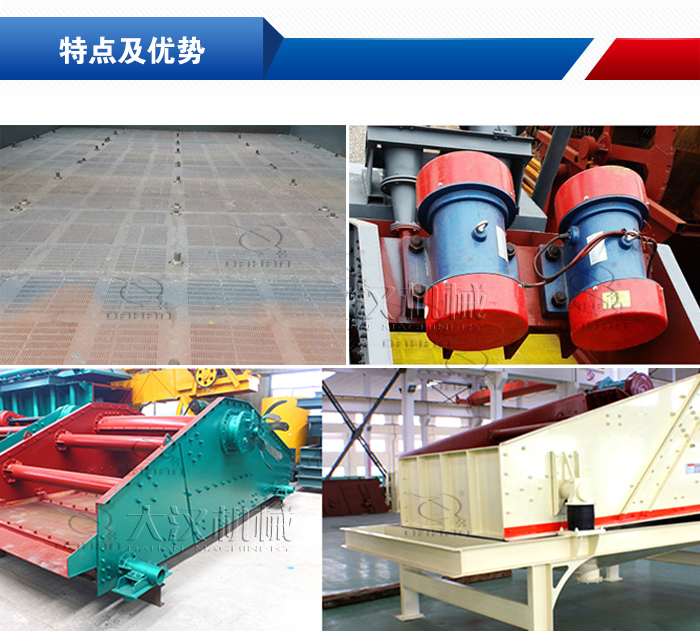

特点及优势

1、采用自同步原理,电机通过胎式联轴器驱动振动器,产量大;

2、负倾角安装,脱水段筛面与水平成45度安装,筛面采用聚氨酯弹性筛面,高的开孔率和弹性,更有利于脱水;

3、侧板与横梁联接采用扭剪型高强螺栓,没有焊缝,避免了因焊接应力造成的侧板开裂问题;

4、采用钢制螺旋弹簧减振,大限度的降低筛机对基础的动负荷;

5、侧板与横梁联接采用扭剪型高强螺栓,没有焊缝,避免了因焊接应力造成的侧板开裂问题。

6、轴承采用振动设备专用轴承,避免轴承发热过早损坏,下梁表面涂有防磨损涂层,防止横梁过早磨损而断裂,筛机使用更长久。

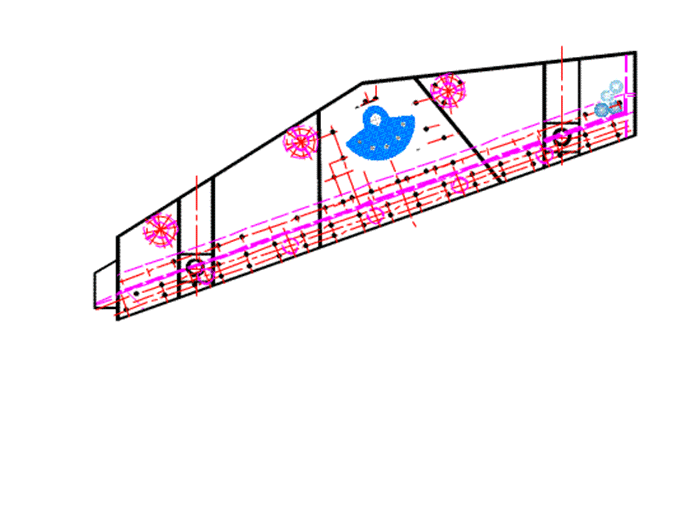

工作原理

尾矿干排筛由筛箱、支承装置、电机架、振动器、万向传动轴、胶带联轴器、电机等部件组成,入料尾矿由给料箱均匀给入筛子入料口处,首先在与水平成45度安装泄水筛板处脱除约1/3左右的水分,进入平面筛板与倾斜筛板的结合部后,出现物料的积聚,煤泥颗粒靠重力沉降,开始形成较薄的滤层,滤层又阻止其余颗粒透筛,使得滤层逐渐增厚。未能透筛的水在滤层上部形成水池,由于此处滤层较薄,水分陆续在强烈的运动下逐渐脱去,由于高频低振幅的振动状态,使得形成滤层的尾矿振的越来越密实,至排料口处,物料形成滤饼状,尾矿中的水分除从筛面脱除一部分外,其余由于毛细作用浮现于料层表面,由于筛面负倾角安装,水不会从排料口溢出,表面水会流向结合部水池。

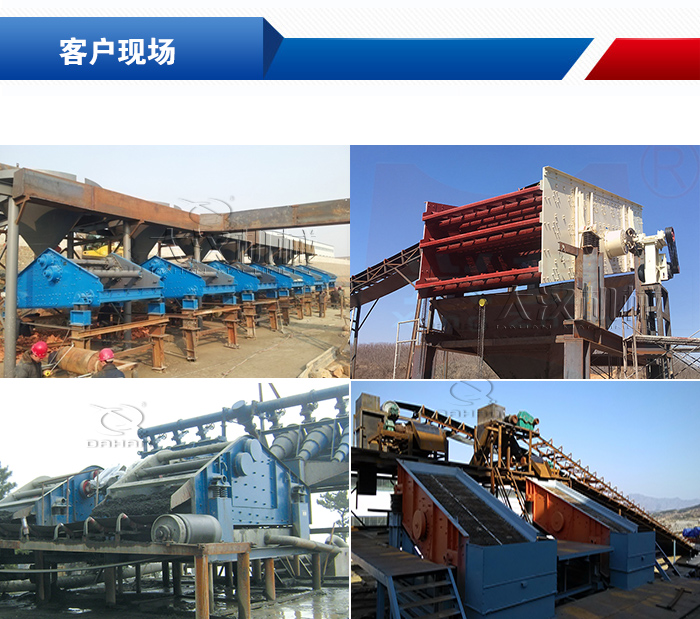

客户现场

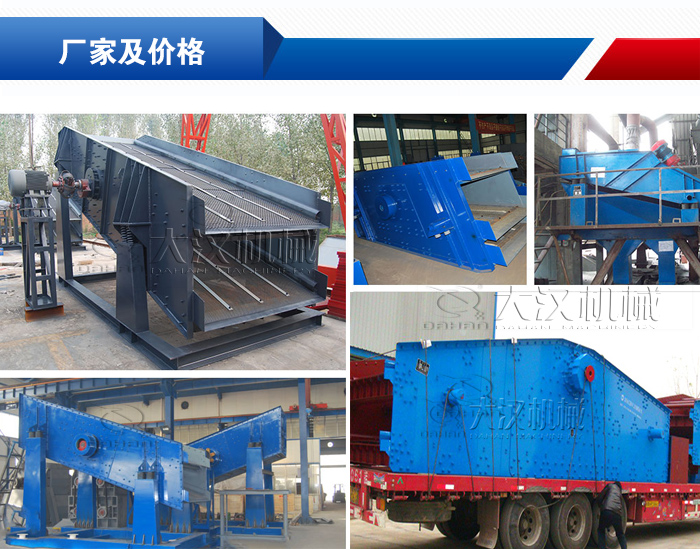

厂家及价格

1、质量过关

采用了耐磨的材料铸造,具有非常好的耐高温性及耐腐蚀性,采用了有限元结构分析软件,保证筛框的强度、刚度和受力合理,质量非常可靠,延长了设备的使用年限。

2、价格便宜

由于我公司的所有尾矿脱水设备都是我公司专业的技术人员自主研发、设计、生产的,并由我公司直销,所以其价格相对其他厂家会更加便宜。

3、服务细致

用户在购买尾矿脱水筛之前,我公司会派专业的工程技术人员到现场进行场地规划,设计更佳的矿渣生产流程和方案;购买设备之后,我公司会派专业的售后服务人员到现场对设备的安装、调试进行指导,协助用户掌握设备的安装、操作流程,还会定期进行用户回访,为用户提供设备维护技巧。

技术参数

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
2ZSM1556 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 15 5850*2575*2023 5649
ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
2ZSM1556B 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068
型号 筛面 给料粒度mm 生产能力t/h
面积 筛网结构
ZSM1542 6 条缝 ≤300 75-100
ZSM1556 8 冲或条 ≤300 30-60
2ZSM1556 8 上冲下条 ≤300 30-60
ZSM1556B 8 冲或条 ≤300 30-60
2ZSM1556B 8 上冲下条 ≤300 30-60
ZSM1756A 9.5 冲或条 ≤300 50-80
2ZSM1756A 9.5 上冲下条 ≤300 50-80
ZSM1756B 9.5 冲或条 ≤300 50-80
2ZSM1756B 9.5 上冲下条 ≤300 50-80
ZSM1856 10 冲或条 ≤300 50-80
ZSM2065 13 冲或条 ≤300 70-100
2ZSM2065 13 上冲下条 ≤300 70-100
ZSM2065B 13 冲或条 ≤300 70-100
2ZSM2065B 13 上冲下条 ≤300 70-100
