齿轮式拍击筛

  • 类别:试验筛
  • 简介:
  • 产品介绍
产品介绍:

        齿轮式拍击式标准振动筛主要由机座、筛具及传动机构等部分组成,是实验室常用的检查仪器设备,适用于普通磨料粒度组成检查、超硬材料生产分级及料度检查。齿轮式拍击筛在原拍击筛的基础生进行了革新,改善了原机座的构造而设计生产的拍击式振动筛分设备,该设备配备有专用夹具,常见可夹装Φ200实验筛,也可以夹装Φ75、Φ100的套筛,装夹方便灵活、牢靠,并能自动停机。齿轮式拍击筛拍击筛具有设计合理,结构紧凑、重量较轻、使用方便、耐用、维护简单等特点。







工作原理:

    电机带动齿轮通过同步带传动到主轴上,然后经齿轮变速后主轴按要求的转速转动,主轴转动时带动偏心轮使滑板做往复式运动,并带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后的顶杆齿轮通过凸轮顶击顶杆,顶杆使拍击锤上下拍击试验筛上盖,迫使试验筛中的物料做往复、上下振动,使物料进行筛分。

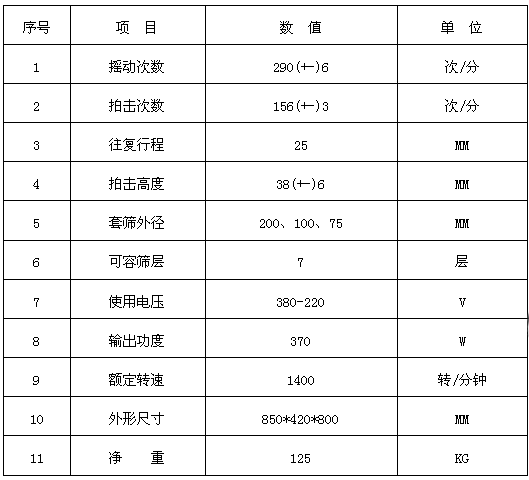

拍击筛的技术参数:




齿轮式拍击筛的使用注意事项:

1.使用前加至油标红线高度,应定期检查油位,每半年更换一次机油;上下滑板应定期打开上盖注入黄油; 主轴套应定期将黄油杯加满黄油,并拧紧一圈,使黄油进入润滑面; 上下滑板铜套内污物应定期清理,擦净后加入新润滑脂。
2. 三相电机接上电源后,开机前应先将锤铁顶杆提至最高处后开机试转,观察其转向是否正确。
3. 松开套筛底座上的螺母,装上套筛向上移动套筛底座至合适位置,拧紧套筛底座螺母,固定住套筛底座。
4.齿轮式拍击筛具有定时功能,定时调节方法是:调节晶体管继电器上的刻度,并用秒表校核,增减刻度至精确时间。
